一、產品概述：

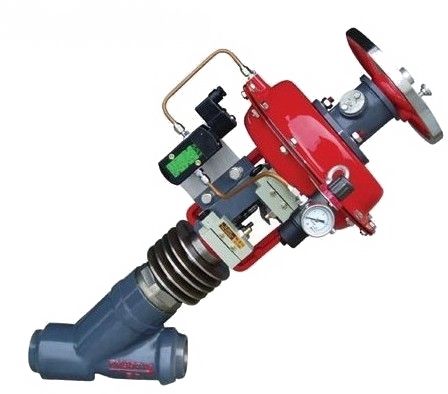

凱斯特牌ZMQSY系列氣動薄膜Y型疏水閥是本公司根據熱電廠設備疏水而專業開發設計生產的新一代蒸汽疏水閥，該產品接近直線的流通設計，減小流阻，二次節流原理，減少沖蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。
本型產品由正作用和反作用之分，其公稱通徑等級DN（mm）20～100；公稱壓力等級PN有150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多個等級之分；氣源壓力（MPa）0.14～0.4；信號范圍Pr（KPa）20～100，40～200；泄漏量幾乎近似于0泄漏，該產品有多種規格可供選擇。
二、主要零件常用材料：
閥體：ZG270-500 ZG1Cr18Ni9Ti
閥蓋：45鋼 1Cr18Ni9Ti
閥桿、推桿：1Cr18Ni9Ti、
閥芯、閥座：在1Cr18Ni9Ti主體上堆焊司鈦萊合金
填料：編織柔性石墨
墊片：夾316絲高目柔性石墨
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系數
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
100
|
|
額定行程
|
16
|
25
|
40
|
|||||
|
膜片有效面積
|
280
|
400
|
600
|
|||||
|
公稱壓力
|
150LB(2.0MPa）--1500LB(25.0MPa)
|
|||||||
|
工作溫度
|
-445
|
|||||||
|
信號范圍
|
20-100 40-200
|
|||||||
|
起源壓力
|
0.14-0.04
|
|||||||
|
允許泄漏量
|
小于VI級
|
|
||||||
|
接管螺紋
|
M10X1
|
M16X1.5
|
||||||
四、ZMQSY系列氣動薄膜Y型疏水閥主要外形尺寸：
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
300lb
|
|
L
|
272
|
272
|
272
|
272
|
272
|
272
|
272
|
272
|
|
L1
|
179
|
179
|
179
|
179
|
179
|
179
|
179
|
179
|
|
A
|
282
|
282
|
282
|
282
|
282
|
282
|
282
|
282
|
|
H
|
410
|
410
|
410
|
410
|
410
|
410
|
410
|
410
|
|
D1
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
D2
|
25
|
32
|
38
|
45
|
57
|
76
|
89.6
|
109
|
|
重量
|
30
|
30
|
30
|
42
|
42
|
54
|
60
|
70
|
|
信號接頭
|
M16×1.5
|
|||||||
注：以上為常用材料，具體牌號以定貨合
訂貨須知：
一、①疏水調節閥產品名稱與型號②疏水調節閥口徑③疏水調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的疏水調節閥型號，請按疏水調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
