GDQ-J氣動高真空擋板閥

- 產品型號:
- GDQ-J
- 產品口徑:
- 50-800mm
- 產品壓力:
- 1.0-10.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[GDQ-J-A氣動高真空擋板閥]詳細資料：

產品名稱：常閉型氣動高真空擋板閥

產品型號：GDQ-J-A系列

產品口徑：DN50-DN800
材質：鑄鋼、不銹鋼、鉻鉬鋼

工作壓力：1.0Mpa-10.0Mpa。

詳細資料：DQ-J-A系列常閉型氣動高真空擋板閥是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體

二、主要技術性能

適用范圍(Pa)	10⁵～1.3x10^-4
閥門漏率(Pa.L/S)	≤1.3x10^-5
介質溫度（℃）	-25~+80（密封材料為丁腈橡膠） -30～+150（密封材料為氟橡膠）
氣源壓力（MPa）	0.4～0.8
安裝位置	DN<300任意，DN≥300垂直
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號特殊指定：磁性開關DC/AC5～240V

三、連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	A	法蘭標準
GDQ-J10A/KF	10	30	12.2	30	GB4982
GDQ-J16A/KF	16	30	17.2	40	GB4982
GDQ-J25A/KF	25	40	26.2	50	GB4982
GDQ-J40A/KF	40	55	41.2	65	GB4982
GDQ-J50A/KF	50	75	52.2	70	/

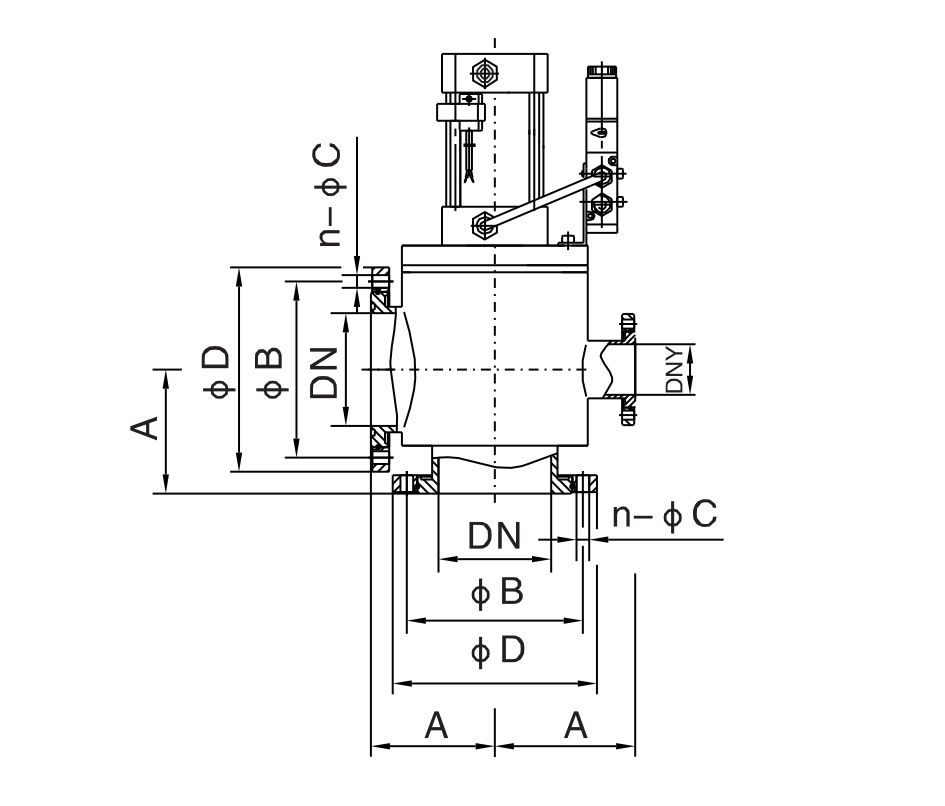

四、連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	A	n-ΦC	DNy(預抽口)	法蘭標準
GDQ-J50A	50	110	90	70	4-Φ9	/	GB/T6070
GDQ-J63A	63	130	110	88	4-Φ9	/	GB/T6070
GDQ-J80A	80	145	125	88	8-Φ9	/	GB/T6070
GDQ-J100A	100	165	145	108	8-Φ9	/	GB/T6070
GDQ-J125A	125	200	175	128	8-Φ11	/	GB/T6070
GDQ-J(S)150A	150	220	195	138	8-Φ11	DN40(GB4982)	JB919
GDQ-J(S)160A	160	225	200	138	8-Φ11	DN40(GB4982)	GB/T6070
GDQ-J(S)200A	200	285	260	200	12-Φ11	DN50(GB/T6070)	GB/T6070
GDQ-J(S)250A	250	335	310	208	12-Φ11	DN50(GB/T6070)	GB/T6070
GDQ-J(S)300A	300	380	350	250	8-Φ14	DN80(GB/T6070)	JB919
GDQ-J(S)320A	320	425	395	250	12-Φ14	DN80(GB/T6070)	GB/T6070
GDQ-J(S)400A	400	510	480	330	16-Φ14	DN100(GB/T6070)	GB/T6070
①GDQ-J(S)400A	400	500	465	330	16-Φ14	DN100(GB/T6070)	JB919
GDQ-J(S)500A	500	610	580	360	16-Φ14	DN125(GB/T6070)	GB/T6070
GDQ-J(S)600A	600	710	670	450	12-Φ21	DN160(GB/T6070)	JB919
GDQ-J(S)630A	630	750	720	450	20-Φ14	DN160(GB/T6070)	GB/T6070
GDQ-J(S)800A	800	920	890	520	24-Φ14	DN200(GB/T6070)	GB/T6070

凱斯特牌GDQ-J系列氣動高真擋板閥在真空系統中作切斷或接通氣流之用。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，執行氣缸驅動使擋板閥做啟閉運動。適用的工作介質為空氣及非腐蝕性氣性。

五、凱斯特牌GDQ-J氣動高真空擋板閥外形及性能參數：

性能	公稱通徑(DN)	外形及連接尺寸					法蘭標準	適用范圍(Pa)	漏氣率(Pa.L/S)	氣源壓力 (MPa)	介質溫度 (℃)
型號	公稱通徑(DN)	H	A	ΦD	ΦB	n-ΦC	法蘭標準	適用范圍(Pa)	漏氣率(Pa.L/S)	氣源壓力 (MPa)	介質溫度 (℃)
GDQ-J16	16	180	40	30	16KF	/	真空快卸法蘭 GB4982-85	105～1.3x10-4	6.7 x10-4	0.4～0.6	密封材料為丁腈橡膠時-25℃～+ 80℃ 密封材料為氟橡膠時-30℃～+ 150℃
GDQ-J25	25	200	50	40	25KF	/
GDQ-J40	40	210	65	55	40KF	/
GDQ-J50	50	276	70	110	90	4-9	活套真空法蘭 GB6070.4-85
GDQ-J63	63	283	88	130	110	4-9
GDQ-J80	80	314	98	165	125	8-9
GDQ-J100	100	342	108	165	145	8-9
GDQ-J150	150	482	138	220	195	8-11	JB919
GDQ-J160	160	482	138	225	200	8-11	GB6070.4-85
GDQ-J200	200	620	200	285	260	12-11
GDQ-J250	250	655	208	335	310	12-11
GDQ-J300	300	750	250	380	350	8-14	JB919
GDQ-J400	400	1210	330	510	480	16-12	GB6070.4-85

訂貨須知：

一、①GDQ-J氣動高真空擋板閥產品名稱與型號②GDQ-J氣動高真空擋板閥口徑③GDQ-J氣動高真空擋板閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的GDQ-J氣動高真空擋板閥型號，請按GDQ-J氣動高真空擋板閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
