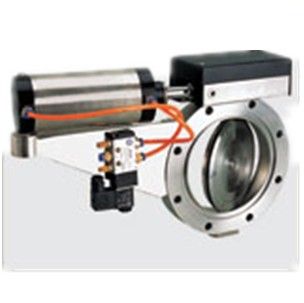

GIQ系列氣動高真空蝶閥

- 產品型號:
- GIQ系列
- 產品口徑:
- 40～80mm
- 產品壓力:
- 1.6～4.0MPa
- 產品材質:
- 鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[GIQ型系列氣動高真空蝶閥]的詳細資料：

產品名稱：氣動高真空蝶閥、氣動真空蝶閥

產品型號：GIQ型、GI型、GID型、GIQ型

詳細介紹：GIQ型系列氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。
該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。
適用的工作介質為空氣和非腐蝕性氣體。

二、主要零部件材料

閥體	閥桿	閥蓋	密封件
碳鋼、不銹鋼	碳鋼、不銹鋼	碳鋼、不銹鋼	氟橡膠、丁腈橡膠

三、主要技術性能

適用范圍(Pa)	10⁵～1.3x10^-5
閥門漏率(Pa.L/S)	≤1.3x10^-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	JB919
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號 特殊指定：磁性開關DV/AC5～240V

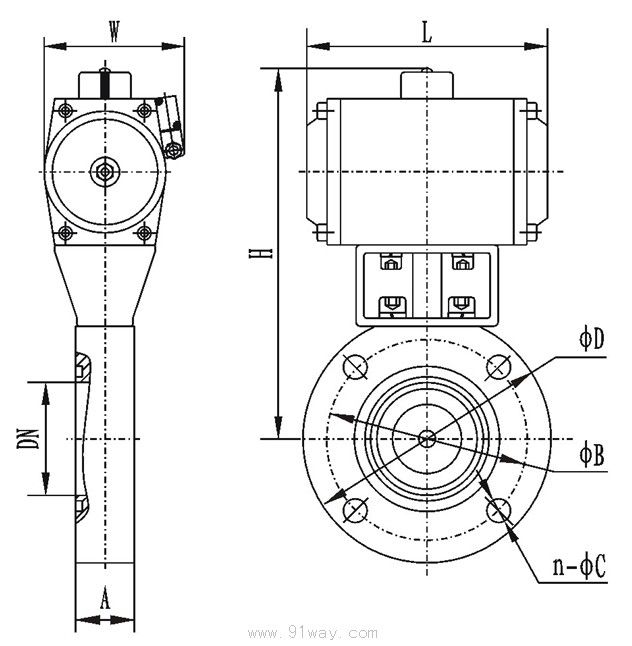

四、GIQ型系列氣動高真空蝶閥連接尺寸

尺寸	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
型號	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
GIQ-40	40	70	85	22	164	62	78	106	4-Φ9
GIQ-50	50	90	110	22	190	75	78	106	4-Φ9
GIQ-63	63	110	130	26	265	85	93.5	136	4-Φ9 4-Φ9 4-Φ12
GIQ-80	80	125	145	30	284.5	92
GIQ-100	100	145	170	30	309	104
GIQ-150	150	195	220	35	366	136	101	164.6	8-Φ12
GIQ-200	200	250	275	40	422.5	165	117	199	8-Φ12
GIQ-250	250	300	330	45	482	197	117	199	8-Φ12
GIQ-300	300	350	380	55	543	233	128	224.6	8-Φ14
GIQ-400	400	465	500	60	686	293	138	253	8-Φ18
GIQ-500	500	565	600	80	742	355	140	300	12-Φ18
GIQ-600	600	670	710	100	912	428.5	150	330	12-Φ21
GIQ-800	800	880	920	130	1177	565	171.5	445	20-Φ21

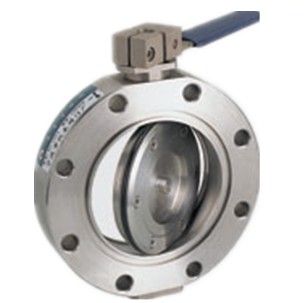

GI系列高真空蝶閥

GI系列高真空蝶閥用來接通或切斷真空管路中的氣流，適用的工作介質為空氣，非腐蝕性氣體。

型號		GI -25	GI -32		GI -40	GI -50	GI -63	GI -80	GI -100	GI -125	GI -150	GI -200	GI -250	GI -300
技術性能
公稱通徑(DN)		25	32		40	50	63	80	100	125	150	200	250	300
適用范圍(Pa)		10⁵～6.7x10^-4
漏氣率（Pa.L/S)		6.7 x10^-4
流導(L/S)		14		22	50	102	156	300	530	910	1328	2550	4180	7130
介質溫度(℃)		丁腈橡膠-25 ~ +80 氟橡膠-30 ~ +150
法蘭標準		JB919-75
安裝位置		任意
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

五、GI系列高真空蝶閥連接尺寸

尺寸	DN	ΦD	ΦB	B	L ≈	H ≈	n-ΦC
型號	DN	ΦD	ΦB	B	L ≈	H ≈	n-ΦC
GI-25	25	70	55	22	82	73	4-Φ7
GI-32	32	78	64	22	82	76
GI-40	40	85	70	22	82	80
GI-50	50	110	90	22	95	98	4-Φ9
GI-63	63	130	110	26	132	145
GI-80	80	145	125	30	132	153
GI-100	100	170	145	30	132	165	4-Φ12
GI-125	125	195	170	30	132	178	4-Φ12
GI-150	150	220	195	35	167	200	8-Φ12
GI-200	200	275	250	40	232	262
GI-250	250	330	300	45	269	295
GI-300	300	380	350	55	358	368	8-Φ14
GI-400	400	500	465	60	420	402	8-Φ18

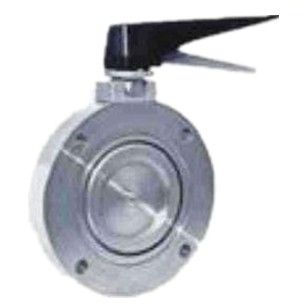

GI-A型系列手動高真空蝶閥

六、GI-A型系列手動高真空蝶閥是用來接通或切斷真空管路中的氣流，適用的工作介質為空氣，非腐蝕性氣體。

尺寸性能	公稱通徑(DN)	外形及連接尺寸							法蘭標準	性能參數
型號	公稱通徑(DN)	L	H	H₁	B	ΦD	ΦD₁	n-d	法蘭標準	漏氣率(Pa.L/S)	適用范圍(Pa)	適用溫度(℃)
GI-80A	80	146	85	175	32	145	125	8-Φ9	GB6070.3-85	6.7x10^-4	10⁵～6.7x10^-4	丁腈橡膠-25～+80 氟橡膠-30～+150
GI-100A	100	146	95	200	32	165	145	8-Φ12
GI-150A	150	180	130	255	35	225	200	8-Φ12
GI-200A	200	210	165	320	35	285	260	12-Φ11
GI-300A	300	320	244	440	55	425	395	12-Φ14

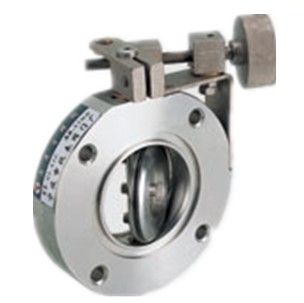

GI-C型高真空調節式蝶閥

七、GI-C型高真空調節式蝶閥是用來調節真空系統中的氣流量。調節范圍0～90角度，適用工作介質為空氣，非腐蝕性氣體。

型號		GI -32C	GI -40C	GI -50C	GI -63C	GI -80C	GI -100C	GI -150C	GI -200C	GI -250C	GI -300C
技術性能
公稱通徑(DN)		32	40	50	63	80	100	150	200	250	300
外形尺寸	A	51	55	69	72	80	93	122	156	259	284
	L	62	65	71	87	85	110	155	159	167	197
	H	29	32	45	55	63	75	98	117	132	162
連接尺寸	ΦD	78	85	110	130	145	170	220	275	330	380
	ΦB	64	70	90	110	125	145	195	250	300	350
	n-ΦC	4-Φ7		4-Φ9			4-Φ12	8-Φ12			8-Φ14
適用范圍(Pa)		10⁵～6.7x10^-4
漏氣率（Pa.L/S)		6.7X10^-4
法蘭標準		JB919-75
安裝位置		任意
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

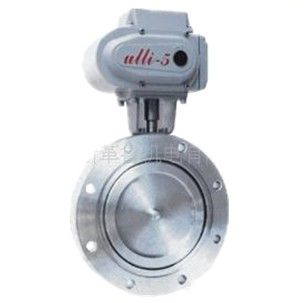

GID-A系列電動高真空蝶閥

八、GID-A系列電動高真空蝶閥是適用于真空系統中接通或切斷管路的介質流。
該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
適用的工作介質為空氣和非腐蝕性氣體。

型號		GID -80A	GID -100A	GID -125A	GID -150A	GID -200A	GID -250A	GID -300A	GID -400A
性能
公稱通徑(DN)		80	100	125	150	200	250	300	400
	A	32		35			50	55	60
	ΦD	145	165	200	225	285	335	425	510
	ΦB	125	145	175	200	260	310	395	480
	n-ΦC	4-9	8-12			12-11	12-14		16-14
適用范圍(Pa)		10⁵～6.7x10^-4
漏氣率（Pa.L/S)		6.7X10^-4
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
電源（V/Hz）		220/50
開閉時間（S）		30
連接法蘭標準		GB6070.3-85
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

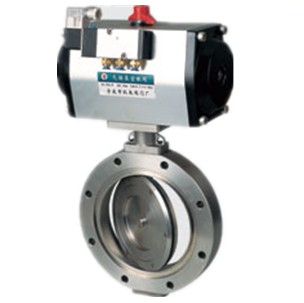

GIQ-A型系列高真空氣動蝶閥

九、GIQ-A型系列高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。

型號			GIQ -50A	GIQ -63A	GIQ -80A	GIQ -100A	GIQ -125A	GIQ -150A	GIQ -200A	GIQ -250A	GIQ -300A	GIQ -400A
技術性能
公稱通徑(DN)			50	63	80	100	125	150	200	250	300	400
外形尺寸	A		26	32			35			50	55	60
	L		91	223			320			400		465
	H		136	185	193	216	270	287	350	419	499	595
連接尺寸	ΦD		110	130	145	165	200	225	285	335	425	510
	ΦB		90	110	125	145	175	200	260	310	395	480
	n-ΦC		4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
適用范圍(Pa)			10⁵～6.7x10^-4
漏氣率（Pa.L/S)			6.7X10^-4
電磁閥電壓（V/HZ）			220/50
氣源壓力（MPa）			0.4～0.6
法蘭標準			GB6070.3-85
安裝位置			任意
介質溫度(℃)			丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
主要件材質		閥體、閥板	碳鋼（鍍鎳）或不銹鋼

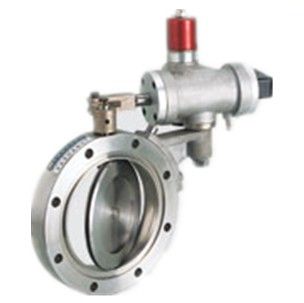

GIQ-B型系列高真空氣動蝶閥

十、GIQ-B型系列高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。
注：GIQ-B機構：可選配反饋信號裝置。

型號			GIQ -50B	GIQ -63B	GIQ -80B	GIQ -100B	GIQ -125B	GIQ -150B	GIQ -200B	GIQ -250B	GIQ -300B	GIQ -400B
技術性能
公稱通徑(DN)			50	63	80	100	125	150	200	250	300	400
連接尺寸	A		26	32			35			50	55	60
	ΦD		110	130	145	165	200	225	285	335	425	510
	ΦB		90	110	125	145	175	200	260	310	395	480
	n-ΦC		4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14
適用范圍(Pa)			10⁵～6.7x10^-4
漏氣率（Pa.L/S)			6.7X1010^-4
電磁閥電壓（V/HZ）			220/50
氣源壓力（MPa）			0.4～0.6
法蘭標準			GB6070.3-85
安裝位置			任意
介質溫度(℃)			丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
主要件材質		閥體、閥板	碳鋼（鍍鎳）或不銹鋼
		密封件	丁腈橡膠或氟橡膠

GIQ系列氣動高真空蝶閥

十一、GIQ系列氣動高真空蝶閥適用于高真空系統中用來切斷或接通氣流功能。
氣動高真空蝶閥是用壓縮空氣為動力。通過氣動裝置改變氣路方向，執行氣缸推動蝶閥作啟閉運動。

型號		GIQ -40	GIQ -50	GIQ -63	GIQ -80	GIQ -100	GIQ -150	GIQ -200	GIQ -250	GIQ -300	GIQ -400	GIQ -500	GIQ -600	GIQ -800
技術性能
公稱通徑(DN)		40	50	63	80	100	150	200	250	300	400	500	600	800
適用范圍(Pa)		10⁵～6.7x10^-4
漏氣率（Pa.L/S)		6.7X10^-4
流導(L/S)		50	102	156	300	530	1328	2550	4180	7130	11000	17400	27400	45000
介質溫度(℃)		丁腈橡膠-25 ~ +80 氟橡膠-30 ~ +150
電磁換向閥	電源(V/Hz)	220/50
	功率(W)	10
電源壓力(MPa)		0.4～0.6
法蘭標準		JB919-75
安裝位置		任意
主要件材質	閥體、閥板	碳鋼（鍍鎳）或不銹鋼
	密封件	丁腈橡膠或氟橡膠

訂貨須知：
一、①氣動高真空蝶閥產品名稱與型號②氣動高真空蝶閥口徑③蝸氣動高真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動高真空蝶閥型號，請按氣動高真空蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
