一、產品[J13W美標針型閥]的詳細資料：
產品型號：J13W-1.6(32)Ⅲ型
產品名稱：針型閥
二、主要性能規范：
|
型號 |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質Applicable medium |
||
|
殼體 |
密封(液)Seal |
密封(氣)Seal |
|||||
|
J13W-16Ⅲ |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 |
|
J13W-40Ⅲ |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160Ⅲ |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425 OC |
|
|
J13W-320Ⅲ |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||

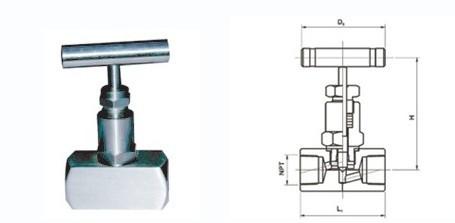

三、凱斯特牌J13W型針型閥主要外形及連接尺寸：
|
型號 |
管螺紋G Pipe worm |
尺寸 Dimension |
重量Weight |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
58 |
90 |
100 |
4 |
0.65 |
|
10 |
3/8 |
60 |
60 |
90 |
100 |
5 |
0.67 |
|
15 |
1/2 |
65 |
64 |
90 |
105 |
6 |
0.8 |
|
20 |
3/4 |
80 |
78 |
105 |
122 |
8 |
1.08 |
|
25 |
1 |
100 |
90 |
120 |
135 |
10 |
1.9 |
|
32 |
11/4 |
120 |
120 |
180 |
195 |
15 |
5.0 |
|
40 |
11/2 |
140 |
140 |
200 |
220 |
18 |
7.5 |
訂貨須知：
一、①J13W型針型閥產品名稱與型號②J13W型針型閥口徑③J13W型針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J13W型針型閥型號，請按J13W型針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
