API系列美標不銹鋼截止閥

- 產品型號:
- API美標不銹鋼
- 產品口徑:
- 2-20"
- 產品壓力:
- 150-1500LB
- 產品材質:
- 304 316 316L
聯系我們

產品說明

一、產品[API系列美標不銹鋼截止閥]的詳細資料：

產品名稱：J41H美標法蘭截止閥,API美標截止閥,美標不銹鋼法蘭截止閥

產品型號： J41H/W-150LB/300LB/600LB

產品概述：API美標法蘭截止閥主要有API和ASME標準，ASTM，ASTM是材料標準，不是閥門本身的標準；按美國標準設計，制造，生產、檢測的截止閥叫做美標截止閥。

工作原理：API不銹鋼截止閥適用于壓力等級為150LB～1500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，用來切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。美標法蘭截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤幼?，啟標這種截止閥非常適合作為介質的切斷或調節及節流使用。

產品用途：法蘭連接的J41W系列美標截止閥適用于ANSI Class 150～2500Lb，工作溫度≤600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。

美標截止閥特點：
①產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外先進標準要求。
②閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
③關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
④閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
⑤大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
⑥主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。

二、API系列美標截止閥標準：

設計與制造	結構長度	法蘭尺寸	對焊連接尺寸	壓力溫度等級	試驗與檢驗
AP1 600	ANS1B16.10	ANS1B16.5a	ANS1B16.25	ANS1B16.34	AP1598

三、API系列美標截止閥壓力試驗：

公稱壓力	強度試驗		水密封試驗		氣密封試驗
公稱壓力	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

四、API系列美標截止閥主要零件材料及性能：

殼體	ASTM A216WCB								ASTMA351 CF8
閘板	WCB			CF8		CF8M		Monel	ASTMA351 CF8
閥桿	F6a			F304		F316		Monel	F304
閘板密封面	13Cr	13Cr	STL	304	STL	316	STL	Monel	304	304	STL
閥座密封面	13Cr	STL	STL	304	STL	316	STL	Monel	304	STL	STL
殼體	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閘板	ASTM A351 CF3					ADTM A351 CF8M			ASTM A351 CF8
閥桿	F304L					F316			F316L
閘板密封面	304L			304L	STL	316	316	STL	316L	316L	STL
閥座密封面	304L			STL	STL	316	STL	STL	316L	STL	STL

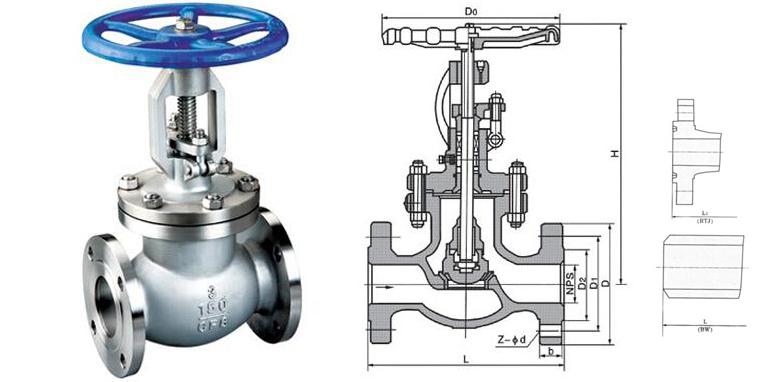

五、凱斯特牌API系列美標截止閥主要外形尺寸：

ANS1 Class150
NPS	2	21/2	3	4	5	6	8	10	12	14	16	18
L	203	216	241	292	356	406	495	622	398	787	914	978
H	368	387	411	455	455	540	650	800	940	1200	1270	1300
Do	200	200	250	250	300	350	450	450	500	600	600	700

ANS1 Class300
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	267	292	318	356	400	444	559	622	711	762	864
H	400	440	465	565	615	715	930	1010	1230	1450	1645
Do	200	250	300	350	400	450	500	500	500	600	600

ANS1 Class600
NPS	2	21/2	3	4	5	6	8	10	12	14	16
L	292	330	356	432	508	559	660	787	838	889	991
H	430	480	530	650	750	850	1050	1255	1470	1625	1815
Do	200	250	250	350	350	450	500	600	680	760	760

ANS1 Class900
NPS	2	21/2	3	4
L	372	422	384	460
H	546	597	711	718
Do	320	360	440	500

訂貨須知：
一、①API美標截止閥產品名稱與型號②API美標截止閥口徑③API美標截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的API美標截止閥型號，請按API美標截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
