DS/J61H/Y焊接水封截止閥

- 產品型號:
- DS/J61H/Y
- 產品口徑:
- 40-300mm
- 產品壓力:
- 1.6MPa
- 產品材質:
- 黃銅
聯系我們

產品說明

一、產品[DS/J61H焊接水封截止閥]的詳細資料：

產品名稱：水封式閥門

產品型號：J44W

產品簡介：凱斯特牌DS系列水封閥門適用于公稱壓力≤4 DMPa，工作溫度≤400℃或≤550℃，工作介質為水蒸汽油品和非腐蝕性氣體的管路上作啟閉裝置用．尤其適用于火電廠汽機真空冷凝系統有截止閥和閘閥兩種形式.水封式閥門價格,水封式閥門廠家,水封式閥門報價。

二、結構與性能特點：

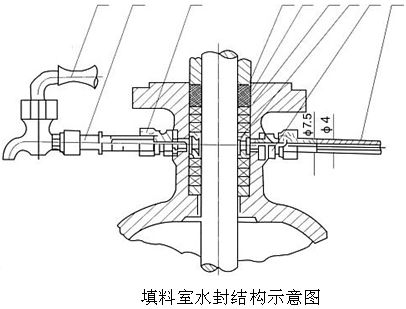

1結構形式：閥蓋填料室具有水循環密封結構，當接口通人壓力為0 6～l 0MPa的水時．可使系統與大氣隔離，保證系統具有良好的氣密性.
2連接形式：承插焊連接．法蘭連接和焊接連接.
3驅動方式：手動和電動.
4 DS／Z型系列采用雙閘板雙向彈性密封、啟閉靈活迅速密封可靠；真空隔斷截止閥閥桿與閣瓣采用動連接，閥瓣與閥座垂直座封；啟閉行程和閥門高度小.
5產品結構簡單緊湊合理檢修方便使用壽命長.
6在管路上作啟閉置用．必須處于全開或全閉狀態，不得用于調節流量.

三、主要性能規范-試驗壓力：

試驗壓力	公稱壓力PN(MPa)
試驗壓力	1.0	1.6	2.5	4.0	6.4	10.0
殼體強度試驗	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
上密封試驗	1.1	11.8	2.8	4.4	7.0	11.0

四、使用范圍：

產品類別	適用溫度()	適用介質
碳鋼型(C)	≤400	水、蒸汽、油品、非腐蝕性氣體
合金鋼(I)	≤550	水、蒸汽、油品、非腐蝕性氣體

五、主要零件材料：

產品類型	零件名稱
產品類型	閥體、閥蓋、支架	閥桿	閥扳、閥瓣、密封面	閥座密封面	閥桿螺母	填料
碳鋼型(C)	WCB 25	2Cr13	Cr13型不銹鋼或硬質合金	Crl3型小銹鋼	鋁青銅	柔性石墨
合金鋼(I)	WC6 WC9	25Cr2Mo1VA	硬質合盒	硬質合金	鋁青銅	柔性石墨

六、焊接式水封截止閥 [DS/J61H/Y-25-64]

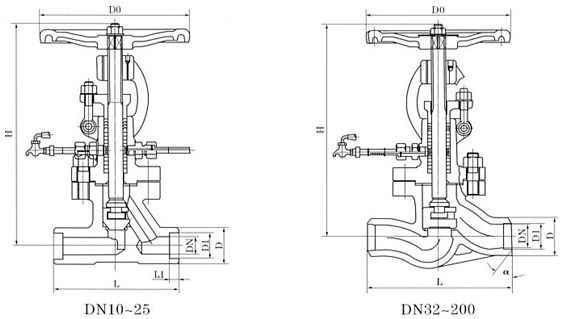

七、主要尺寸及重量

公稱通徑DN(mm)	主要尺寸及連接尺寸							重量
公稱通徑DN(mm)	L	D	D1	a	L1	H	D0	重量
DS/J61H25	DS/J61Y25I
10	130	36	18.5	-	10	256	120	4.8
15	130	36	22.5	-	10	257	120	5.0
20	150	44	28.5	-	11	267	140	7.3
25	160	44	34.5	-	12	269	140	8.2
32	180	48	34	30°30′	-	255	180	12
40	200	55	40	30°30′	-	295	200	15
50	230	64	48	30°30′	-	354	250	25
65	290	82	66	30°30′	-	400	250	38.5
80	310	94	78	30°30′	-	425	300	49
100	350	117	100	30°30′	-	468	350	64
125	400	144	126	30°30′	-	475	400	83
150	480	170	150	30°30′	-	611	400	94
200	600	220	202	30°30′	-	721	400	152
DS/J61H-40	DS/J61Y-40I
10	130	38	18.4	-	10	255	120	5.3
15	130	38	22.5	-	10	257	120	5.7
20	150	47	28.5	-	11	267	140	7.6
25	160	47	34.5	-	12	270	160	8.8
32	180	53	34	30°30′	-	257	160	13.2
40	200	57	40	30°30′	-	297	200	16.5
50	230	68	48	30°30′	-	354	250	26
65	290	85	66	30°30′	-	405	280	41.3
80	310	98	78	30°30′	-	427	320	51.5
100	350	122	100	30°30′	-	470	350	69
125	400	148	124	30°30′	-	475	400	89
150	480	176	148	30°30′	-	614	400	98
DS/J61H-64	DS/J61Y-64I
10	130	38	18.4	-	10	255	140	6
15	130	38	22.5	-	10	257	140	6.4
20	150	47	28.5	-	11	269	160	8.4
25	160	47	34.5	-	12	273	180	9.6
32	180	53	33	30°30′	-	259	200	23
40	260	57	39	30°30′	-	297	250	34
50	300	70	48	30°30′	-	356	280	46
65	340	86	65	30°30′	-	405	320	67
80	480	100	76	30°30′	-	429	360	85
100	430	124	98	30°30′	-	477	400	97

八、DS/J61H-2540系列-焊口式水封截止閥主要外形尺寸及連接尺寸

公稱通徑DN/mm	尺寸/mm					重量/kg
公稱通徑DN/mm	L	D1	D2	H	Do	重量/kg
10	130	10	28	272	120	5
15	130	15	41	272	120	6
20	150	20	44	280	120	6
25	160	25	52	332	160	8
32	190	32	64	342	160	10
40	200	40	75	395	200	16
50	230	50	75	431	240	23
65	290	65	103	457	280	32
80	310	80	116	505	320	43
100	350	100	140	549	360	58
125	400	125	171	621	400	94
150	480	150	198	705	400	119
200	600	200	254	828	400	165
