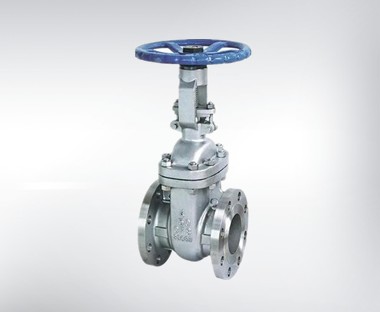

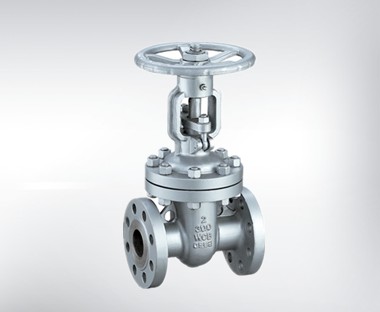

UJ41H/Y美標磅級柱塞閥

- 產品型號:
- UJ41H/Y美標
- 產品口徑:
- 1/2-16"
- 產品壓力:
- 150-900LB
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[UJ41H/Y美標磅級柱塞閥]的詳細資料：

產品名稱：FDJ41H防盜截止閥

產品名稱：UJ41H/Y美標磅級柱塞閥,API美標柱塞閥,美標不銹鋼磅級柱塞閥

產品型號： UJ41H/Y-150LB/300LB/600LB

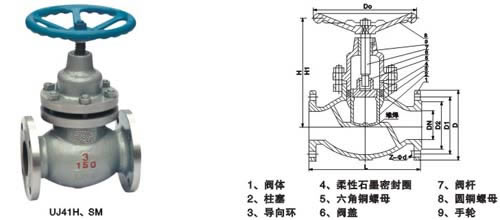

產品概述：美標柱塞閥（U41SF）是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏，美標柱塞閥由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。美標柱塞閥結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、美標柱塞閥用途廣泛的新產品。其優越性遠勝于普通截止閥。美標法蘭截止閥主要有API和ASME標準，ASTM，ASTM是材料標準，不是閥門本身的標準；按美國標準設計，制造，生產、檢測的截止閥叫做美標截止閥。

二、UJ41H/Y美標磅級柱塞閥工作原理：

UJ41H/Y美標磅級柱塞閥適用于壓力等級為150LB～1500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，用來切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

三、UJ41H/Y美標磅級柱塞閥的結構特點：

UJ41H/Y美標磅級柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏，同時閥門開啟矩小，能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強。耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。

四、美標法蘭截止閥的優點：

1. 在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。

2. 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。

3. 公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K

4. 公稱通徑或口徑：DN10～500、NPS 1/2 ～36"

5. 連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃

6. 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動

7. 閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。

8. 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

五、美標法蘭截止閥執行標準：

設計標準 ：BS1873 JIS B2071-2081

結構長度：ANSI B16.10，JISB2002

配管法蘭：ANSI B16.5、JIS B2212-2214

對焊端尺寸： ANSI B16.25

檢驗與試驗： API598、JIS B2003

六、美標法蘭截止閥試驗壓力：

公稱壓力PN(Lb) NominalPressure	強度試驗 Shell Test		水密封試驗 Water Seal Test		氣密封試驗 Air Seal Test
公稱壓力PN(Lb) NominalPressure	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

七、美標法蘭截止閥主要零件材料：

體、蓋 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

八、美標法蘭截止閥主要外形尺寸：

本閥門全部采用美國國家標準 (ANSl)及美國石油學會標準(APl)的連接、結構尺寸，內件采用國際(GB)尺寸。

DN(mm) 尺寸	UJ41H(Y)-150Lb U41SM-150Lb
DN(mm) 尺寸	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L	108	117	127	140	165	203	216	241	292	356	406	405	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
Do	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
g	35	43	51	64	73	92	106	127	167	186	216	270	324	381	413	470
b	10	11	12	13	15	16	18	19	24	24	26	29	31	32	35	37
Z-Ød	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29

九、美標法蘭截止閥主要外形尺寸：

DN(mm) 尺寸	UJ41H(Y)-300Lb U41SM-300Lb
DN(mm) 尺寸	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"
L	152	178	203	216	220	267	292	318	356	400	444	559	622	711	838	864
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
Do	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	117	124	133	156	165	190	210	264	279	318	381	445	521	584	648
D1	66.5	82.5	89	98.5	114.5	127	149	168.5	200	235	270	330	387.5	451	514.5	571.5
g	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
b	15	16	18	19	21	23	26	29	32	35	37	42	48	51	54	58
Z-Ød	4-15	4-19	4-19	4-19	4-22	8-19	8-22	8-22	8-22	8-22	12-22	12-25	16-29	16-32	20-32	20-35

訂貨須知：
一、①UJ41H/Y美標磅級柱塞閥產品名稱與型號②UJ41H/Y美標磅級柱塞閥口徑③UJ41H/Y美標磅級柱塞閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的UJ41H/Y美標磅級柱塞閥型號，請按UJ41H/Y美標磅級柱塞閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
