產品匯總

GQ947Y電動軌道球閥

- 產品型號:
- GQ947Y
- 產品口徑:
- 15-600mm
- 產品壓力:
- 1.6-6.4Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、GQ947Y電動軌道球閥的詳細資料：

產品名: GQ947Y電動軌道球閥
型號: GQ947Y
口徑: 1/2＂～24＂mm
壓力: 1.6~4.0MPa
材質: WCB 304 316

GQ947Y電動軌道球閥是新型實用產品，具有旋轉球芯90度擺切斷的一種高科技型球閥。國內目前所用O型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，軌電動軌道球閥是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，電動軌道球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。

產品特點：1、啟閉無磨擦。這一功能完全解決了傳統閥門因密封面之間相互磨擦而影響密封的部問題。 2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本。 3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。 4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松起閉。 5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上面密封。使閥門的密封性能不受管線壓差的影響，在各種工況下密封性能都有有靠保征。 6、密封面的自潔潔構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封存面上的聚積物，達到自清潔的目的

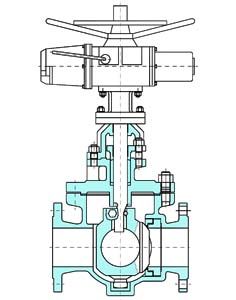

工作原理：
1、當閥門外于全開位置時，順時針轉動手輪，在閥桿螺母與止推軸承配合下，閥桿開始下降并帶動球體開始旋動。
2、連續轉達動手輪，閥桿上的精密螺旋曲線槽軌道，與嵌于其內的導向銷相互作用，帶動球體隨閥桿不停的按順時針方向轉動
3、當閥門將在關閉時，閥桿帶動閥球在與閥座密封面完全無磨擦的情況下旋轉了90°。
4、繼續轉達動手輪，再次下降的閥桿會機械地壓球體，使球體與閥座緊密接觸。從而達到密封效果。
5、當閥門處于全關位置時逆時針轉動手輪。在閥桿螺母與止推軸承配合下，閥桿開始上升，并帶動球體開始旋轉。
6、連續轉動手輪、閥桿會在向上升的同時帶動球體傾離閥座。
7、當閥門將要開啟時，閥桿上的精密螺旋曲線槽軌道與嵌于其內的導向銷相互作用帶動球體在與閥座密封面完全無磨擦的情況下不停的按逆時針方向轉動。
8、繼續轉動手輪，當閥桿升到極限位置時，此時球也已隨閥桿倒轉了90°。閥門已處于全開位置。

二、主要技術參數

閥體

公稱通徑DN(mm)	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600	700
公稱壓力 MPa	1.6、2.5、4.0、6.4
轉角范圍（゜）	90
固有流量特性	快開
介質溫度（℃）	-60～450
泄漏量	Ⅴ 級

閥內件

閥芯形式	O型固定球型閥芯
流量特性	近似快開型

三、執行機構

輸出轉速：18-192轉/分	輸出轉矩：34-3000牛頓米
額定轉矩誤差：±10%	死區：0.1%-9.9%
可調輸出額定負載下啟動頻率：60次/小時	輸入信號：4-20mA/100Ω，2-100 mA/100Ω，DC24V開關量。
供電電源：380±10%VAC，50Hz	相對濕度：≤95%
環境溫度：-30℃＋70℃	防護等級：IP68 輸入輸出通道均采用光電隔離

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

四、GQ947H軌道球閥主要零件材料

零件名稱	材料
閥體	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥蓋	WCB	ZG1Cr5Mo	18-8CrNi	18-12CrNiMo
閥桿	2Cr13	38CrMoA1	1Cr18Ni9Ti	1Cr18NiMo2aTi
球體	WCB+HCr	1Cr5Mo	18-8CrNi	18-12CrNiMo
閥座	PTFE/13Cr/CrNi SS+STELLITE
螺柱	B7/35CrMoA		1Cr17Ni2
螺母	2H/45		2Cr13
填料	PTFE/增強柔性石墨

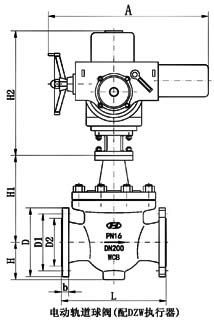

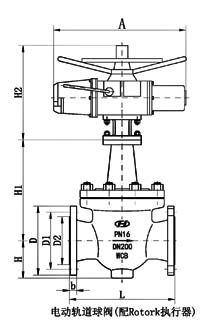

五、GQ947型PN1.6MPa～2.5MPa主要連接尺寸

公稱通經DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	220	230	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870	940
H2	450	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	415	455	500	535	580	605	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H4	370	400	440	460	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625

六、GQ947型PN4.0MPa主要連接尺寸

公稱通經DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250	1450
H1	230	240	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910	980
H2	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	455	500	535	580	605	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H4	400	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650

七、GQ947型PN4.0PMPa主要連接尺寸

公稱通經DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
H1	240	260	280	300	329	365	450	509	541	663	725	781	790	806	821	858	898	1020
H2	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1555
H4	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650

訂貨須知：
一、①GQ947Y電動軌道球閥產品名稱與型號②GQ947Y電動軌道球閥口徑③GQ947Y電動軌道球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的GQ947Y電動軌道球閥型號，請按GQ947Y電動軌道球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
