一、產品H47型蝶式緩沖止回閥詳細資料：
本廠生產的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要由閥體、伐瓣、緩沖性能好等特點，是工業用水和城市排污的最佳產品。
二、主要技術參數：
|
型號
|
公稱壓力PN(MPa)
|
試驗壓力PS(MPa)
|
工作壓力(MPa)
|
工作溫度
|
適用介質
|
|
|
殼體
|
密封
|
|||||
|
H47X、H47H、HH47X、 HH47H、H47XF、HDH47X
|
1.0
|
1.5
|
1.1
|
1.0
|
0~80℃
|
水、油品、
海水、污水 |
|
1.6
|
2.4
|
1.75
|
1.6
|
|||
|
2.5
|
3.75
|
2.75
|
2.5
|
|||
|
主要技術參數
公稱壓力：1．0～2．5MPa
公稱通徑：40～1 400ram 適用介質：水、油品、海水、污水 適用溫度：O～80℃(如需要，可達200℃) 法蘭標準：GB／T 1 7241．6 GB／T 91 1 3 試驗標準：GB／T 1 3927 APl598 |
 |
三、主要零部件材料：
|
零件名稱
|
閥體
|
碟板
|
密封圈
|
閥桿
|
填料
|
|
材料
|
灰鑄鐵、碳鋼
|
灰鑄鐵、鑄鋼、球墨鑄鐵
|
丁腈耐油橡膠、氯丁腈膠
|
不銹鋼
|
聚四氟乙烯
|

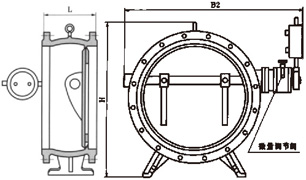

四、主要外形尺寸（法蘭連接尺寸：PN10、16、25按JB/T78-94標準）
|
公稱壓力PN(MPa)
|
尺寸
|
公稱壓力PN(MPa)
|
尺寸
|
||||||
|
L
|
H
|
B1
|
B2
|
L
|
H
|
B1
|
B2
|
||
|
200
|
230
|
550
|
540
|
600
|
600
|
390
|
1070
|
1090
|
1250
|
|
250
|
250
|
630
|
600
|
700
|
700
|
430
|
1220
|
1200
|
1360
|
|
300
|
270
|
690
|
650
|
740
|
800
|
470
|
1320
|
1320
|
1480
|
|
350
|
290
|
780
|
710
|
800
|
900
|
510
|
1430
|
1420
|
1580
|
|
400
|
310
|
860
|
770
|
870
|
1000
|
550
|
1550
|
1550
|
1700
|
|
450
|
330
|
910
|
830
|
920
|
1200
|
630
|
1800
|
1780
|
1950
|
|
500
|
350
|
980
|
900
|
1000
|
1400
|
710
|
1980
|
2000
|
2175
|
訂貨須知：
一、①H47H蝶式緩沖止回閥產品名稱與型號②H47H蝶式緩沖止回閥閥口徑③H47H蝶式緩沖止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的H47H蝶式緩沖止回閥型號，請按H47H蝶式緩沖止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
