ZZYVP微壓指揮器型壓力調節閥

- 產品型號:
- 產品口徑:
- 產品壓力:
- 產品材質:
聯系我們

產品說明

一、產品[微壓指揮器型自力式壓力調節閥]詳細資料

ZZYVP微壓指揮器型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值，進行自動調節的節能型控制裝置。他集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。

　　該產品由低流阻浮動閥、指揮器作器及執行機構組成。是符合國際標準的新一代閥門產品，其特點有：

1、無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境；

2、結構簡單，維護工作量小；

3、設定點可調且范圍寬，便于用戶在設定范圍內連續調整；

4、執行機構敏感，極微小的壓力變化即刻會檢測出；

該產品特別適用于各行業的儲罐的氣封系統及安全保護系統。如儲罐氮封。

二、工作原理

1、閥前控制原理（見圖一）微壓指揮器型自力式閥前調節閥的工作原理：（閥前調壓閥為常閉型）

介質由箭頭方向流入調壓閥經節流后流出。同時P1也進入指揮器B室做能源使用。閥后壓力直接進入調壓閥下膜室A。同時進入指揮器測量市C室。

壓力P2增加時，首先作用在調壓閥A室，使調壓閥閥芯上移，調壓閥關閉，閥后壓力減小（初調）。同時，進入指揮器測量室C室壓力也增加，使指揮器關閉，作為能源使用的壓力P1經指揮器閥芯節流阻力增加，Ps減小，此壓力進入調壓閥D室，壓力相應減小，調壓閥進一步關小，閥后壓力繼續減?。ň{(diào)）。故在指揮器型調壓閥二次調壓過程后，調壓精度較通常的調壓閥高。在閥后壓力P2降低時，作用方向相反，通過調壓閥初調及指揮器操縱調壓閥開度后，使P2增加。設定壓力由指揮器調節螺桿調節指揮器壓縮彈簧的彈力達到。該產品調壓閥為常閉型。運行時，只要有壓力P1，即可通過常開型指揮器開啟調壓閥。

三、自力式壓力調節閥與控制閥的區別：

該兩類產品的區別，主要在于控制閥即需要外界能源（如電源或氣源）做驅動能，又需要接受外來控制儀表信息才能改變閥內截流件相對位置，從而實現改變流體壓力。

自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。兩者區別可見圖二。

四、主要技術參數和性能指標

公稱通徑DN(mm)	20			25	40		50	80			100	150
閥座直徑	6	15	20	25	32	40	50	65	80		100	125	150
額定流量系數KV	3.2	5	8	10	20	32	50	80	100		160	250	400
壓力調節范圍KPa	0.5~7 5~20 15~50 30~150
公稱壓力PN(MPa)	1.0 1.6
被調介質溫度（℃）	-20~90
流量特性	快開
調節精度（%）	≤3
執行機構薄膜有效面積（cm²）	200				280					400
允許泄漏量	符合ANS1B16.104-1976 IV級

五、外形尺寸

公稱通徑（DN）	0	25	32	40	50	65	80	100	125	150
法蘭端面距（L）	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H₁	330	330	50	350	360	430	440	450	520	650
ø	310					400
D	105	115	140	50	165	185	00	220	250	285
D₁	75	85	100	110	125	145	160	180	210	240
D₂	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18

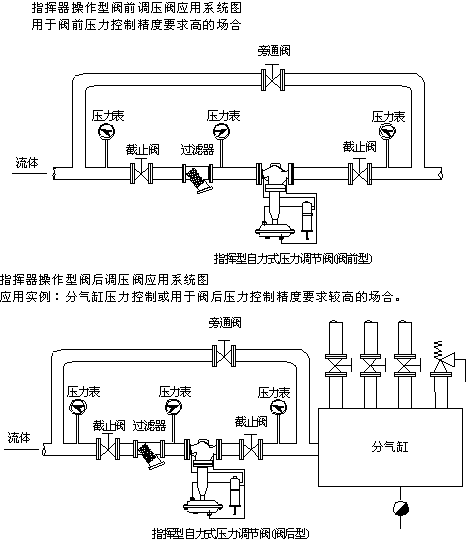

應用典列：

訂貨須知：
一、①微壓指揮器型壓力調節閥產品名稱與型號②微壓指揮器型壓力調節閥口徑③微壓指揮器型壓力調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的微壓指揮器型壓力調節閥型號，請按微壓指揮器型壓力調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
