ZXM氣動薄膜套筒調節閥

- 產品型號:
- ZXM
- 產品口徑:
- 20-200mm
- 產品壓力:
- 1.0-6.4Mpa
- 產品材質:
- 鑄鐵碳鋼不銹鋼
聯系我們

產品說明

一、產品[ZXM氣動薄膜套筒調節閥]概述：

凱斯特牌ZXM型新系列氣動薄膜套筒調節閥是一種壓力平衡調節閥。配用多彈簧執行機構，總體機構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、流體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許流量大、壓差大，泄漏量要求不高的場合。
　　本系列產品有標準型和調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有IV 級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

二、產品特點：

采用平衡式閥芯結構，軸向平衡力小，允許壓差，穩定性好。
套筒互換性強，拆裝方便，容易維修。
全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMO型軟密封結構閥芯達到VI級泄漏標準，ZXMQ型軟密封結構閥芯達
到VI級泄漏標準。
閥體按流體力學原理設計成等截面低流組流道，可調范圍大，固有可調比為50，額定流量系數增大30%。
執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
ZXPV型波紋管密封型調節閥，對移動的閥桿形成了完全密封，堵絕流體外漏。
ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

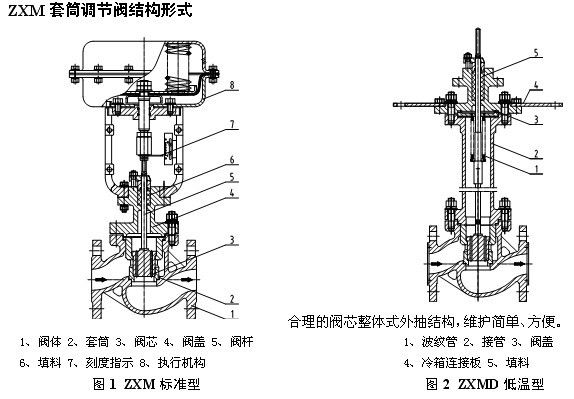

三、零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
填片：橡膠石棉板、10#、1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

四、技術參數：

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	直線	6.9	11	17.4	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
額定行程L（mm）		16			25			40		60
膜片有效面積Ae（cm2）		280			400			600		1000
信號范圍Pr(KPa)		20~100、40~200
氣源壓力Ps(MPa)		0.14~0.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬閥座不平衡型：IV級（10-4閥額定容量）軟閥座：VI級
公稱壓力PN（MPa）		1.0、1.6、4.0、6.4
工作溫度t（℃）	常溫型	-20~200、-40~240、-60~250
	散熱型	-40~450、-60~450
	高溫型	300~560
	低溫型	-60~-100、-100~-200、-200~-250

本產業性能指標貫徹GB/T4213-92標準

五、規格質量：

標準型、散熱形、高溫型外形尺寸表單位：MM

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	143	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	78	85	90	102.5	107.5	125	147.5	172.5	207.5
H	標準型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180

*散熱、高溫型高度（H）為PN16的數值

**夾套型高度H1及H均增加15%

六、凱斯特牌波紋管密封型外形尺寸 單位：MM

公稱通徑	20	25	32	40	50	65	80	100	125	150	200
A	282		308			394			494
L	150	160	180	200	230	290	310	350	400	480	600
H1	52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H波紋管型	499	511	560	617	620	710	767	792.5	807	1057.5	1087.5

七、凱斯特牌波紋管密封型低溫型外尺寸表：

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			494
L	PN16, PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16, PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H1	PN64		65	70	77.5	85	900	102.5	107.5	125	147.5	172.5	207.5
H2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60~ -100 (℃)	PN16, PN40	862.5	865	902	907	914.5	1118.5	1126	1141.5	1135	1348	1385.5
	-60~ -100 (℃)	PN64	875	874	909.5	917	922	1128.5	1133.5	1149	1347.5	1370.5	1405.5
	-100~ -200 (℃)	PN16, PN40	1062.5	1075	1102	1107	1114.5	1318.5	1326	1349	1547.5	1570.5	1605.5
	-100~ -200 (℃)	PN64	1075	1080	1109.5	1117	1122	1328.5	1333.5	1349	1547.5	1570.5	1605.5
	-200~ -250 (℃)	PN16, PN40	1262.5	1267.5	1302	1307	1314.5	1518.5	1526	1541.5	1735	1748	1785.5
	-200~ -250 (℃)	PN64	1275	1280	1309.5	1317	1322	1528.5	1533.5	1549	1747.5	1770.5	1805.5
D3			260	260	285	305	340	370	405	460	525	590	700
D4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔N(個)-D(直徑)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

八、凱斯特牌調節閥重量表 單位:KG

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
標準型	PN16	16	17	19	21	23	35	48	57	64	70	900
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散熱高溫型		17	18	20	22	25	36	51	60	67	74	95
波紋管型		20	21	25	30	33	48	71	91	102	115	145
低溫型		20	21	23	26	28	42	58	69	77	84	108

訂貨須知：
一、①ZXM氣動薄膜套筒調節閥產品名稱與型號②ZXM氣動薄膜套筒調節閥口徑③ZXM氣動薄膜套筒調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZXM氣動薄膜套筒調節閥型號，請按ZXM氣動薄膜套筒調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
