ZXGV氣動薄膜籠式單座閥

- 產品型號:
- ZXGV
- 產品口徑:
- 20-200mm
- 產品壓力:
- 1.0-6.4Mpa
- 產品材質:
- 鑄鐵碳鋼不銹鋼
聯系我們

產品說明

一、產品［ZXGV氣動薄膜籠式單座閥］概述：

凱斯特牌ZXGV型新系列氣動薄膜直通單座調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。

二、產品特點：

1、頂導向單座調節閥，結構緊湊，部件少、易維修。
2、金屬閥芯適用多種工作場合，達IV級泄漏標準，ZXPQ型軟密封結構閥芯達VI級泄漏標準。
3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
4、可調范圍大，固有可調比為50。
5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
6、ZXGV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。
7、ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。

三、零件材料：

主要零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

四、技術參數：

公稱通徑DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
額定流量系數 KV	直線	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
額定行程L（mm）		16						25				40				60
膜片有效面積Ae（cm2）		280						400				600				1000
信號范圍Pr(KPa)		20~100、40~200
氣源壓力Ps(MPa)		0.14~0.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬閥座：IV級（10-4閥額定容量）軟閥座：VI級
公稱壓力PN（MPa）		1.0、1.6、4.0、6.4
工作溫度t（℃）	常溫型	-20~200、-40~240、-60~250
	散熱型	-40~450、-60~450
	高溫型	450~560
	低溫型	-60~-100、-100~-200、-200~-250

本產業性能指標貫徹GB/T4213-92標準

五、凱斯特牌ZXGV氣動薄膜籠式單座閥外形尺寸及重量：

標準型、散熱形、高溫型外形尺寸表單位：MM

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	標準型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180

散熱高溫型高度（H）為PN16的數值

**夾套型高度H1及H均增加15%

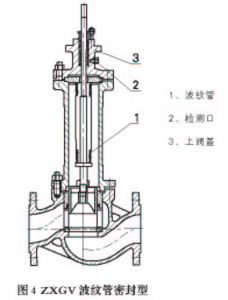

六、凱斯特牌波紋管密封型外形尺寸 單位：MM

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
ФA			282		308			394			494
L	PN16, PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16, PN40		52.5	5705	70	75	8205	92.5	100	117.5	135	150	187.5
H1	PN64		65	70	7705	85	900	102.5	107.5	125	147.5	172.5	207.5
H2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60~-100(℃)	PN16, PN40	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-60~-100(℃)	PN64	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-100~-200(℃)	PN16, PN40	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-100~-200(℃)	PN64	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-200~-250(℃)	PN16, PN40	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
	-200~-250(℃)	PN64	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
ФD3			260	260	285	305	340	370	405	460	525	590	700
ФD4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔N(個)-D(直徑)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

公稱通徑	20	25		32	40	50		65	80	100	125	150	200
ФA	282		308				394				494
L	150	160		180	200	230		290	310	350	400	480	600
H1	53	58		70	75	83		93	100	110	125	143	170
H標準型	446.5	453.5		490	542	537.5		617.5	667	675	735	907.5	900

七、凱斯特牌調節閥重量表 單位:KG

公稱通徑		20	25	32	40	50	65	80	100	125	150	200
標準型	PN16	16	17	19	21	23	35	48	57	64	70	900
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散熱高溫型		17	18	20	22	25	36	51	60	67	74	95
波紋管型		20	21	25	30	33	48	71	91	102	115	145
低溫型		20	21	23	26	28	42	58	69	77	84	108

訂貨須知：
一、①ZXGV氣動薄膜籠式單座閥產品名稱與型號②ZXGV氣動薄膜籠式單座閥口徑③ZXGV氣動薄膜籠式單座閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZXGV氣動薄膜籠式單座閥型號，請按ZXGV氣動薄膜籠式單座閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
