一、 Y、ZPG型氣動角座閥詳細資料：
產品名稱：氣動角座閥
產品型號：Y、ZPG型
結構特點：流量大、流阻小、無水錘：Y、ZPG型氣動角座閥是自動控制系統中常見的管路開關，Y型設計，擴大了閥腔流通截面，使閥腔內流體更加平順，提高30%的流量。
超長使用壽命：閥桿采用316L不銹鋼，密封采用契型PTFE，閥桿自動校正、自動潤滑，免維護。
二、產品用途 ：
凱斯特牌ZPG角座閥是本公司最新引進國外先進生產技術，結合現代工業應用研發而成的新一代氣動角座閥。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。與傳統角座閥相比，它具有以下新特點：
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉?？煞奖愕匕惭b一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭?？蛇x更小的控制頭。
7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
9、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次凱斯特牌L2000系列單作用角座閥具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等優點。
全部鋼件采用耐酸不銹鋼材料，密封件采用食品硅橡膠或聚四氟乙烯材料，符合食品衛生規范。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。
應用于灌裝設備、啤酒飲料、紡織印染、醫療器械、生物制藥、消毒滅菌、食品工業、橡塑機械、暖通空調等。
三、ZPG角座閥零部件參數：
|
壓力范圍 ： 0-16bar |
控制功能：常開 |
四、主要技朮參數
|
接口 C. （英寸） |
內孔（ mm ） |
Kv 值（ m3/h ） |
最大工作壓力（ bar ） |
要求最小控制壓力（ bar ） |
執行器尺寸（ф mm ） |
流向 |
控制功能 |
||
|
螺紋 |
焊接 |
螺紋 |
焊接 |
||||||
|
G3/8 |
13.0 |
3.7 |
15.0 |
- - |
4.0 |
40 |
- - |
閥座下方 |
|

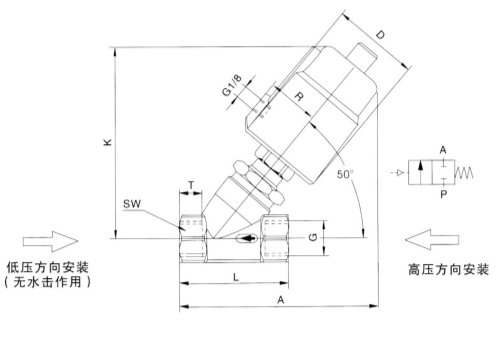

五、ZPG角座閥主要外形尺寸
|
接口C.фD |
內孔 |
執行機構尺寸 |
A |
B |
C |
E |
F |
H |
A/F |
|
G1/2 |
13 |
50 |
85 |
173 |
12 |
64 |
44 |
137 |
27 |
訂貨須知：
一、①角座閥產品名稱與型號②角座閥口徑③角座閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的角座閥型號，請按角座閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
