一：產品[D341F4法蘭襯氟蝸輪蝶閥]概述：

凱斯特牌蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小，凱斯特公司推出的氟塑料襯里蝶閥系列
1.其基本類型有兩種,即D41F4 和D41F46(中線)以及D41F4 和D41F46(偏心)全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D43F4 閥桿也蝶板(鍛)為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露.
2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥.
3.D341F4型法蘭連接雙偏心全襯里蝶閥.

二、結構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
(*采用O型圈是為了防止意外泄漏時的安全措施)
5.法蘭連接雙偏心蝶閥試用于壓力較高場合.
三、設計規范：
遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準.
四、驅動方式
手動、蝸輪轉動、氣動、電動.

遵循規范	STANDARD
設計與制造 Design	GB 12238
結構長度 Face to face	GB 12221 (短一長系列)
法蘭尺寸 End flange	JB78/JB79 (GB.HG.SH)
壓力試驗 Test	GB/T 13927
標志 Symbol	GB 12220
供貨 Supply	GB/T 12252

法蘭連接蝶閥（偏心）
· 設計與制造符合中國國家標準
· 基本結構形式（*蝶板軸相對閥體/閥座中心有二維偏心）
a.DA 43F 半襯里型
閥體全襯里/蝶板與蝶板軸為不銹鋼(不襯)/蝶板與軸由銷釘連接/閥體為整體式;
b.DA 43F4 6 全襯里型
閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式.
五、基本型號和公稱壓力 PN0.6-2.5(MPa) 公稱通徑 DN40-1000（mm)

手動	DA 41F（半襯）	蝸 輪 轉 動	DA 341F（半襯）
	DA 41F3 （全襯里）		DA 341F3 （全襯里）
	DA 41F46（全襯里）		DA341F46（全襯里）
氣動	DA 641F（半襯）	電動	DA 941F（半襯）
	DA 641F3 （全襯里）		DA 941F3 （全襯里）
	DA641F46（全襯里）		DA9 41F46（全襯里）

六、主要零部件材料表 Standard Material Specifications 表A5

序號 NO	零件名稱 Name	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
		Z	C	P	R	PL	RL
1	閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板軸/銷	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里層/閥座	PCTFE(F3) FEP(F46) PFA (可溶性聚四氟乙烯)
4	蝶板/填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB(碳鋼)		CF8(不銹鋼)
6	填料	PTFE (F4)		PTFE (F4)		PTFE (F4)
7	蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
8	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

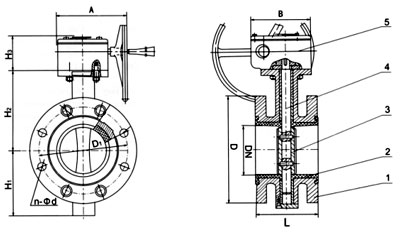

七、主要連接尺寸及重量 Dimensions and weights

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN0.6(MPa)
40	11/2	106	130	100	80	3	16	4-φ14	160	140	10
50	2	108	140	110	90	3	16	4-φ14	200	160	12
65	21/2	112	160	130	110	3	16	4-φ14	250	160	13
80	3	114	185	150	125	3	18	4-φ18	250	170	14
100	4	127	205	170	145	3	18	4-φ18	300	180	16
125	5	140	235	200	175	3	20	8-φ18	300	275	18
150	6	140	260	225	200	3	20	8-φ18	200	295	38
200	8	152	315	280	255	3	22	8-φ18	200	320	74
250	10	250	470	335	310	3	24	12-φ18	240	385	105
300	12	270	435	375	362	4	24	12-φ23	240	390	142
350	14	290	485	445	412	4	26	16-φ25	240	460	179
400	16	310	535	495	462	4	28	16-φ23	280	510	220
450	18	330	590	550	518	4	28	16-φ23	280	540	268
500	20	350	640	600	568	4	30	16-φ23	320	570	378
600	24	390	755	705	670	5	30	20-φ25	320	660	608
700	28	430	860	810	775	5	32	24-φ25	360	710	1050
800	32	470	975	920	880	5	34	24-φ30	360	780	1320
900	36	510	1075	1020	980	5	36	24-φ30	380	885	1795
1000	40	550	1175	1120	1080	5	36	28-φ30	400	990	1900



公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN0.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900

八、主要連接尺寸及重量 Dimensions and weights

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN1.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050



公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN2.5(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	200	140	11
50	2	108	160	125	100	3	20	4-φ18	200	160	13
65	21/2	112	180	145	120	3	22	8-φ18	250	160	14
80	3	114	195	160	135	3	22	8-φ18	250	170	16
, 100	4	127	215	180	155	3	24	8-φ23	300	180	18
125	5	140	245	210	185	3	28	8-φ25	300	275	20
150	6	140	280	240	210	3	30	8-φ25	240	295	48
200	8	152	335	295	265	3	34	12-φ25	240	320	88
250	10	250	405	355	320	3	36	12-φ30	280	385	145
300	12	270	460	410	375	4	40	16-φ30	280	390	157
350	14	290	520	470	435	4	44	16-φ34	320	460	222
400	16	310	580	525	485	4	48	16-φ34	320	510	353
450	18	330	640	585	545	4	50	20-φ34	360	540	405
500	20	350	705	650	608	4	52	20-φ41	360	570	448
600	24	390	840	770	718	5	56	24-φ41	380	660	795

訂貨須知：
一、①法蘭襯氟蝸輪蝶閥產品名稱與型號②法蘭襯氟蝸輪蝶閥口徑③法蘭襯氟蝸輪蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的法蘭襯氟蝸輪蝶閥型號，請按法蘭襯氟蝸輪蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
