DT343H/Y金屬硬密封蝶閥

- 產品型號:
- DT343H DT643H DT943H
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 0.6-4.0Mpa
- 產品材質:
- 碳鋼、不銹鋼
聯系我們

產品說明

一、產品[DT343H/Y金屬硬密封蝶閥]的詳細資料：

產品名稱：金屬硬密封蝶閥,金屬蝶閥, 硬密封蝶閥。

產品型號：DT43H/Y、DT343H/Y、DT643H/Y、DT943H/Y

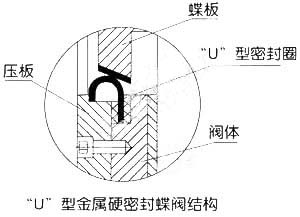

詳細介紹：Dt43彈性硬密封法蘭蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。

特點：

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

采用標準：

設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

三偏心特點及原理：

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形

當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。

二、主要技術參數：

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓 Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼：-29℃~425℃　不銹鋼：-40℃~600℃

三、主要零件的材質：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

注：Dt-代表彈性密封結構

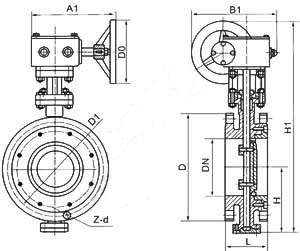

四、凱斯特牌DT343H/643/943C.P.R.V-6/10系列法蘭式彈性金屬硬密封蝶閥

公稱通徑		長度標準值		外形尺寸（參考值）										連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	Dt343H			Dt643H			Dt943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1865	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000

五、DT343H/643/943C.P.R.V-16/25系列法蘭式彈性金屬硬密封蝶閥

公稱通徑		長度標準值		外形尺寸（參考值）										連接尺寸 (標準值)						重量 (kg)
公稱通徑		L		H	Dt343H			Dt643H			Dt943H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	645	355	92	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	250	138	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	208	605	270	280	850	250	170	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	680	270	280	925	250	170	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	340	915	450	470	1190	650	220	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	380	960	450	470	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	410	1020	480	490	1290	850	280	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	470	1225	640	660	1455	850	380	1605	656	714	840	770	20-36	845	770	20-39	560
700	28	292	430	550	1355	640	660	1585	1250	380	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	640	1470	640	660	1700	1250	280	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	710	1545	650	860	1865	1250	280	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	770	1795	650	900	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	890	1965	650	900	2226	1500	380	2640	785	863	1485	1390	32-48	1530	1420	32-56	2150

用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。注：Dt-代表彈性密封結構。

六、DT343H/643/943C.P.R.V-, 40系列法蘭式彈性金屬硬密封蝶閥

公稱通徑		結構長度（標準值）		外形尺寸（參考值）										連接尺寸(標準值)
公稱通徑		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	21/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
1, , 50	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	16	216	310	340	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	18	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42

注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用戶注意:表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

訂貨須知：
一、①金屬硬密封蝶閥產品名稱與型號②金屬硬密封蝶閥口徑③金屬硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的金屬硬密封蝶閥型號，請按金屬硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
