DT43H手動硬密封法蘭蝶閥

- 產品型號:
- DT43H
- 產品口徑:
- 50-200mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 碳鋼、不銹鋼
聯系我們

產品說明

一、產品[DT43H手動硬密封法蘭蝶閥]的詳細資料：

產品名稱：手動硬密封法蘭蝶閥、硬密封法蘭蝶閥,法蘭蝶閥, 手動法蘭蝶閥

產品型號： DT43H、DT43Y、D43X

詳細介紹：DT43H手動硬密封法蘭蝶閥采用一個“U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金,電力,石油,化工,空氣,煤氣,可燃?xì)怏w以及給排水等腐蝕性介質的管道上,是調節流量和截?cái)嗔黧w的最佳裝置。

結構特點

1 流體阻力較小，中大口徑的蝶閥全開時的有效面積較大。

2 啟閉迅速，比較省力，啟動時只需把轉動90°,方便而迅速。

3 結構簡單，體積較小，重量較輕。

4 三偏心蝶閥是指：閥桿軸線與碟板密封面偏移一定的尺寸，蝶板密封面與閥體通道軸線偏移一定尺寸，閥座回轉軸線與閥體通道軸線形成一個偏心角，故稱三偏心。蝶閥從0°—90°開啟時，蝶閥密封面會在開啟的瞬間立即脫離閥座密封面，在其90°—0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封面，所以閥座與碟板上的密封面間無任何磨擦，去除了5 扭矩密封：三偏心的結構使蝶閥關閉時，其密封主、副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生，不僅消除了常規彈性閥座彈性材料老化，冷流，彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

6 軟硬層疊式金屬密封結構；蝶閥密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

7 閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高，硬度好，耐磨損。

二、主要技術參數：

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓 Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼：-29℃~425℃　不銹鋼：-40℃~600℃

三、主要零件的材質：

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	聚四氟乙稀、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙稀、柔性石墨

注：Dt-代表彈性密封結構

四、D43H硬密封蝶閥采用標準 :

制造標準	JB/T 8527-97
法蘭標準	GB9113-2000
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

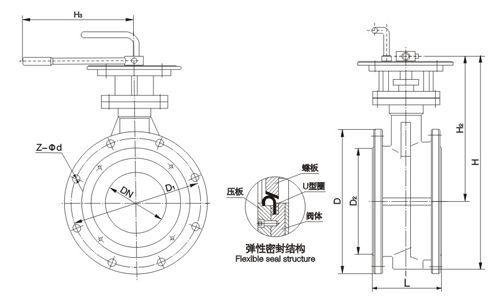

五、D43H-1.0/2.5硬密封蝶閥主要外形連接尺寸: （單位:mm）

公稱通徑 (DN)	主要尺寸				法蘭尺寸和螺栓規格
	主要尺寸				1.0MPa				1.6MPa				2.5MPa
	L	H	H1	H3	D	D1	D2	n-φd	D	D1	D2	n-φd	D	D1	D2	n-φd
50	108	325	240	265	160	125	100	4-18	165	125	99	4-18	165	125	99	4-18
65	112	340	250	265	180	145	120	4-18	185	145	118	4-18	185	145	118	4-18
80	114	355	255	265	195	160	135	4-18	200	160	132	4-18	200	160	132	4-18
100	127	400	275	265	215	180	155	4-18	220	180	156	4-18	235	190	156	4-22
125	140	435	300	390	245	210	185	4-18	250	210	184	4-18	270	220	184	4-26
150	140	455	310	390	280	240	210	4-23	285	240	211	4-22	300	250	211	4-26
200	152	575	375	390	335	295	265	4-23	340	295	266	4-22	360	310	274	4-26

訂貨須知：
一、①手動硬密封法蘭蝶閥產品名稱與型號②手動硬密封法蘭蝶閥口徑③手動硬密封法蘭蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的手動硬密封法蘭蝶閥型號，請按手動硬密封法蘭蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
