首頁蝶閥系列法蘭式蝶閥

產品匯總

WMBV-200系列法蘭式蝶閥

- 產品型號:
- WMBV-200
- 產品口徑:
- 50-2000mm
- 產品壓力:
- 0.6-1.6ma
- 產品材質:
- 鑄鐵、鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[WMBV-200系列法蘭式蝶閥]的詳細資料：

產品名稱：法蘭式蝶閥

產品型號： WMBV-200系列

WMBV-200系列法蘭式蝶閥產品概述：

1、軟密封法蘭式蝶閥的密封閥座材料采用合成橡膠、聚四氟乙烯精制而成，密封性能良好。
2、結構簡單、雙向密封、結構緊湊、輕巧、價格經濟實惠。
3、閥門90度回轉，啟閉迅速，操作靈活輕便。
4、可選擇不同材質的零部件，可適用多種介質和壓力要求。
5、軟密封型中心式結構。中心式軟密封蝶閥，閥桿從蝶板的中心通過，蝶閥連接形式可采用對夾式、單夾凸耳式、法蘭式。
6、根據不同的工況要求，可提供防腐脫硫專用蝶閥、無銷對夾式蝶閥，防止介質在錐銷處殘留和腐蝕錐銷，造成閥門泄露。

二、采用標準：

法蘭連接尺寸	結構長度	壓力試驗
DUB、ANSI、GB（適合中國地區）	DIN、ANSI	API 598

三、主要技術參數：

公稱通徑		50-1600
公稱壓力PN（Mpa)		1.0/1.6
試驗壓力	強度試驗	1.5
	密封試驗	1.1
適用介質		水、蒸汽、油品、煤氣、天然氣、海水、污水、腐蝕性介質
適用溫度		-40℃～160℃

四、主要零部件材料：

名稱	材料
閥體	鑄鐵、球墨鑄鐵、WCB、不銹鋼
閥板	CF8M、球墨鑄鐵、鋁青銅、襯橡膠閥板
閥桿	316不銹鋼、416不銹鋼、蒙乃爾
閥座	NBR、EPDM、Viton、PTFE

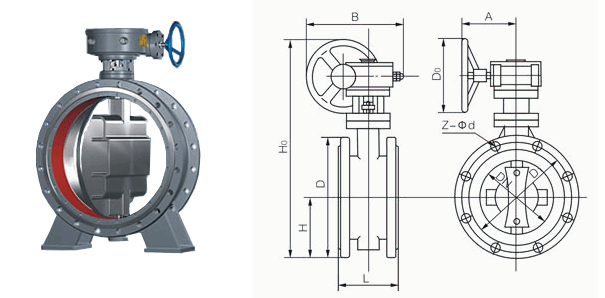

五、凱斯特牌WMBV-200系列法蘭式蝶閥主要外形連接尺寸：

公稱壓力 PNMpa)	公稱壓力 DNmm)	尺寸									重量 (kg)
公稱壓力 PNMpa)	公稱壓力 DNmm)	L	D1	D	Z-Φd	H	H0	A	B	D0	重量 (kg)
1.0/1.6	50	108	125	165	4.18	82.5	443	125	125	80	51
	65	112	145	185	4.18	92.5	463	125	125	80	62
	80	114	160	200	8.18	100	483	125	125	80	73
	100	127	180	220	8.18	110	498	125	125	80	87
	125	140	210	250	8.18	125	682	325	245	150	98
	150	140	240	285	8.22	142.5	736	325	245	150	102
	200	152	295	340	8.22	170	800	325	245	150	150
	250	165	350	395	12.22	192.5	895	363	313	200	170
	300	178	400	445	12.22	222.5	956	363	313	200	220
	350	190	460	505	16.22	252.5	1029	363	313	250	350
	400	216	515	565	16.26	282.5	1103	363	313	250	430
	450	222	565	615	20.26	307.5	1280	465	439	300	550
	500	229	620	670	20.26	335	1186	546	431	360	580
	600	267	725	780	20.30	390	1321	546	556	360	850
	700	430	840	895	24.30	420	1431	546	556	360	950
	800	470	950	1015	24.33	477.5	1542	546	556	360	1150
	900	510	1050	1115	28.33	11175	1800	617	706	360	1750
	1000	550	1160	1230	28.36	582.5	2363	632	706	360	2100
	1200	630	1380	1455	32.39	692.5	2583	632	706	360	2580
	1400	710	1590	1675	36.42	-	-	-	-	-	2950
	1600	790	1820	1915	40.48	-	-	-	-	-	4900
	1800	870	2020	2115	44.48	-	-	-	-	-	6300
	2000	950	2230	2325	48.48	-	-	-	-	-	9200

注：1、以上蝶閥的密封試驗壓力DN50～800為1.1MPa；DN900～1000為0.66MPa；DN1200～2000為0.27MPa。
2、如工作壓力超過1.6MPa建議選用三偏心蝶閥。
3、以上蝶閥的連接尺寸均按1.0MPa標準制造，如閥板襯橡膠等特殊需要，訂貨時請注明。

訂貨須知：
一、①WMBV-200系列法蘭式蝶閥產品名稱與型號②WMBV-200系列法蘭式蝶閥口徑③WMBV-200系列法蘭式蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的WMBV-200系列法蘭式蝶閥型號，請按WMBV-200系列法蘭式蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
