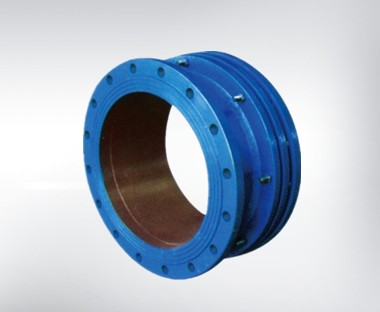

一、產品[SD343H蝸輪傳動法蘭式伸縮蝶閥]的詳細資料：

產品名稱：法蘭式伸縮蝶閥,伸縮蝶閥, 蝸輪傳動法蘭式伸縮蝶閥。

產品型號：SD43X、SD343H、DT643H、SD943H

詳細介紹：SD343H蝸輪傳動法蘭式伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。

設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999

SD343H蝸輪傳動法蘭式伸縮蝶閥安裝使用注意事項:

1、伸縮蝶閥在安裝前必須平放,切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為最小長度,安裝時,拉至安裝長度（即設計長度）。
3、當管道問長度超過伸縮閥安裝長度時,請調整管道間隔,切勿強行拉伸縮閥,以免損壞伸縮閥。
4、伸縮蝶閥可在任意位置安裝,做溫度補償用時,在管道安裝完成后,需沿管道軸線方向兩端加支架,防止伸縮閥伸縮管拉出
（見圖1）,支架的支承力按下列公式計算,運行時嚴禁將支架卸掉。
                   F>π/4三PS·DN·（kgf）
式中: PS-管道試驗壓力,DN-管道直徑
5、伸縮蝶閥不做溫度補償時,只做安裝更換、維修閥門方便用時,可用通螺栓限位,對稱夾緊伸縮蝶閥以防止伸縮管拉出（見圖 2）,損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑,其螺栓強度和承受試驗壓力及管道拉力,按上公式進行計算,運行時限位螺栓晉嚴禁卸掉 （螺栓另配）
6、管道施工現場嚴禁隨意拆卸解體伸縮蝶閥。
7、本伸縮蝶閥,加工精細,配合嚴密,請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時,要求伸縮閥兩端管道必須同心,管 道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固,請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
10、伸縮閥伸縮部分

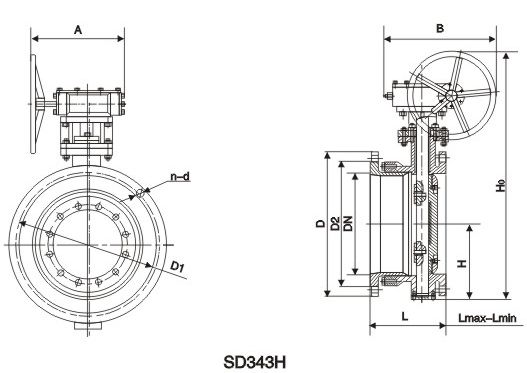

二、主要技術參數：

公稱通徑 DN		外形尺寸（參考值）							法蘭尺寸和螺栓孔尺寸（標準值）
		H	H1	設計  最大  長度	設計 最小長度	設計 長度 L	A	B	O．6MPa				1．OMPa				1.6MPa
毫米	英寸								D	D1	D2	n．d	D	D1	D2	n．d	D	D1	D2	n-d
50	2	80	309	169	142	150	180	200	140	110	88	4.14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	186	159	170	180	200	160	130	108	4.14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	194	167	180	180	200	190	150	124	4.18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	219	188	190	180	200	210	170	144	4.18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	225	195	200	180	200	240	200	174	8.18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	240	205	210	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	259	219	230	400	425	320	280	254	8-8	340	295	266	8-22	340	295	266	12-22
250	10	215	693	384	239	250	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	309	259	270	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12.26
350	14	270	802	328	275	290	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	305	991	347	287	310	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	378	318	330	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	399	339	350	535	580	645	600	568	16-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	430	362	390	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	469	399	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	529	454	470	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	569	494	510	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	608	534	550	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	720	614	630	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	747	665	710	1000	925	1620	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	850	745	790	1000	925	1820	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	920	820	870	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	1010	900	950	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

訂貨須知：
一、①蝸輪傳動法蘭式蝶閥產品名稱與型號②蝸輪傳動法蘭式蝶閥口徑③蝸輪傳動法蘭式蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的蝸輪傳動法蘭式蝶閥型號，請按蝸輪傳動法蘭式蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
