XD371H消防信號蝶閥

- 產品型號:
- XD371H
- 產品口徑:
- 50-2000mm
- 產品壓力:
- 0.6-2.5Mpa
- 產品材質:
- 碳鋼、不銹鋼
聯系我們

產品說明

一、產品[XD371H信號蝶閥]的詳細資料：

產品名稱：XD371H信號蝶閥

二、產品特點：XD371H信號蝶閥系本公司引進消化吸收技術，它由手動蝶閥與回信器（機械式或接近式）組成，主要應用在手動操作時，遠距離開關信號需要反饋到計算機顯示的場合。

XD371H對夾信號蝶閥是我廠引進國外先進技術而自行開發的蝶閥，它具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

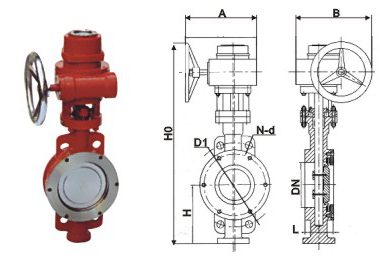

三、XD371H信號蝶閥結構圖:

四、主要技術參數:

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

五、主要零件材料:

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼
5	襯套	青銅，聚四氟乙烯

六、凱斯特牌消防信號蝶閥XD371 - C.P.R系列對連接尺寸：

公稱通徑		外形尺寸（參考值）								法蘭尺寸和螺栓孔尺寸（標準值）
公稱通徑		對夾式			法蘭式			A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L半	H	H1	L半	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	43	63	309	108	82.5	306	80	80	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	46	70	320	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	46	83	340	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	52	105	360	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	56	115	405	140	125	411	95	95	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	56	137	450	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	60	164	607	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	68	206	659	165	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	78	230	742	178	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	78	248	792	190	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	102	289	887	216	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	114	320	938	222	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	127	343	985	229	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	154	413	1243	267	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	165	478	1346	292	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	190	525	1466	318	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	203	585	1565	330	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	216	640	1781	410	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	254	755	1965	470	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	270	910	2195	530	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1530	1530	36-42	1685	1590	1530	36-48
1600	64	318	1030	2525	600	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	356	1140	2845	670	1057.5	2689	860	1345	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	406	1250	3075	760	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

注：≥DN200渦輪傳動，型號為：XD371H

訂貨須知：
一、①信號蝶閥產品名稱與型號②信號蝶閥口徑③信號蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的信號蝶閥型號，請按信號蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
