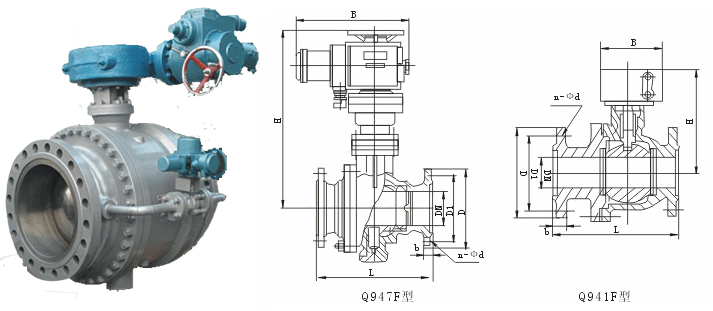

一、Q947F電動帶盤通球閥概述：
Q947F電動帶盤通球閥，球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。Q947型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
Q947F帶電動頭和盤通球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
|
執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC380/220V
|
公稱通徑
|
DN50～1200mm
|
|
|
動作范圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構 |
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調范圍
|
250:1
|
350:1
|
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
|
進線接口
|
PE1/2〞進線線鎖
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
||
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級（class）
|
JIS(Mpa)
|
|||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
|
零件名稱
|
材 料
|
|||||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3
(304L) |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|||
|
球體、閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|||
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
|||||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
|||||
|
公稱壓力
|
公稱
通徑 |
L
|
H(mm)
|
重量
|
||||||||||
|
mm
|
mm
|
Q47
|
Q347
|
Q647
|
Q947
|
Q47
|
Q347
|
Q647
|
Q947
|
Q67
|
Q367
|
Q667
|
Q967
|
|
|
1.6
2.5 |
100
|
305
|
178
|
|
416
|
470
|
55
|
|
90
|
110
|
80
|
|
85
|
105
|
|
125
|
381
|
252
|
|
542
|
520
|
80
|
|
120
|
145
|
75
|
|
115
|
140
|
|
|
150
|
403
|
|
205
|
572
|
538
|
|
140
|
170
|
205
|
|
125
|
155
|
190
|
|
|
200
|
502
|
|
398
|
736
|
580
|
|
220
|
250
|
275
|
|
200
|
230
|
255
|
|
|
250
|
568
|
|
495
|
890
|
637
|
|
365
|
310
|
335
|
|
340
|
295
|
310
|
|
|
300
|
648
|
|
580
|
910
|
684
|
|
530
|
485
|
475
|
|
500
|
455
|
445
|
|
|
350
|
762
|
|
625
|
1020
|
796
|
|
740
|
600
|
600
|
|
695
|
555
|
545
|
|
|
400
|
838
|
|
720
|
1080
|
842
|
|
900
|
955
|
895
|
|
845
|
900
|
840
|
|
|
450
|
914
|
|
770
|
1120
|
874
|
|
1170
|
1250
|
1105
|
|
1105
|
1195
|
1045
|
|
|
500
|
991
|
|
840
|
1150
|
904
|
|
1340
|
1550
|
1360
|
|
1270
|
1480
|
1290
|
|
|
600
|
1143
|
|
1050
|
1210
|
1120
|
|
1580
|
1740
|
1495
|
|
1480
|
1680
|
1405
|
|
|
700
|
1245
|
|
110
|
1300
|
1218
|
|
1885
|
2000
|
1850
|
|
1785
|
1900
|
1750
|
|
|
800
|
1397
|
|
1150
|
1460
|
1328
|
|
2190
|
2310
|
2050
|
|
2070
|
2200
|
1930
|
|
|
公稱壓力
(mpa) |
公稱通徑
|
L
|
H(mm)
|
重量(Kg)
|
|||||||||||
|
mm
|
in
|
mm
|
Q47
|
Q347
|
Q647
|
Q947
|
Q47
|
Q347
|
Q647
|
Q947
|
Q67
|
Q367
|
Q667
|
Q967
|
|
|
CL150
|
100
|
4
|
229
|
178
|
205
|
416
|
470
|
45
|
117
|
78
|
85
|
45
|
|
78
|
85
|
|
125
|
5
|
356
|
252
|
398
|
542
|
520
|
58
|
185
|
107
|
120
|
58
|
117
|
107
|
120
|
|
|
150
|
6
|
394
|
|
495
|
572
|
538
|
|
245
|
145
|
180
|
|
185
|
145
|
180
|
|
|
200
|
8
|
457
|
|
580
|
736
|
580
|
|
395
|
220
|
245
|
|
245
|
220
|
245
|
|
|
250
|
10
|
533
|
|
625
|
890
|
637
|
|
516
|
280
|
300
|
|
395
|
280
|
300
|
|
|
300
|
12
|
610
|
|
720
|
910
|
684
|
|
756
|
450
|
445
|
|
516
|
450
|
445
|
|
|
350
|
14
|
686
|
|
770
|
1020
|
796
|
|
958
|
570
|
585
|
|
756
|
570
|
585
|
|
|
400
|
16
|
762
|
|
840
|
1080
|
842
|
|
1200
|
920
|
860
|
|
958
|
920
|
860
|
|
|
450
|
18
|
864
|
|
1050
|
1120
|
874
|
|
1500
|
1140
|
1075
|
|
1200
|
1140
|
1075
|
|
|
500
|
20
|
914
|
|
1100
|
1150
|
904
|
|
1800
|
1360
|
1310
|
|
1800
|
1360
|
1310
|
|
|
600
|
24
|
1067
|
|
1150
|
1210
|
1120
|
|
2100
|
1620
|
1450
|
|
2100
|
1620
|
1450
|
|
|
700
|
28
|
1245
|
|
|
1300
|
1218
|
|
|
1930
|
1810
|
|
|
1930
|
1810
|
|
|
800
|
32
|
1397
|
|
|
1460
|
1328
|
|
|
2250
|
2010
|
|
|
2250
|
2010
|
|
