L/J67Y自平衡角式節流截止閥

- 產品型號:
- L/J67Y
- 產品口徑:
- 25-150mm
- 產品壓力:
- 16.0-45.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、L/J67Y自平衡角式節流截止閥詳細資料：

產品名稱：自平衡角式節流截止閥

產品型號：L/J67Y

產品簡介：L/J67Y自平衡角式節流截止閥，上回閥參考API及有關標準化設計而成，結構新穎。閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠。密封采用活閥座結構。堆焊硬質合金。閥門可安裝在水平和垂直的管道上。

工作原理: L/J67Y自平衡角式節流截止閥閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。

二、L/J67Y自平衡角式節流截止閥適用范圍

該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、天然氣等介質的管路上，作為介質流量和壓力的調節、節流裝置。

三、L/J67Y自平衡角式節流截止閥性能規范

技術參數		壓力等級（MPa）
技術參數		16.0	20.0	25.0	32.0	35.0	40.0
公稱壓力（MPa）		16.0	20.0	25.0	32.0	35.0	40.0
試驗壓力（MPa）	強度	24.0	30.0	37.5	48	52.5	60
試驗壓力（MPa）	密封	17.6	22	27.5	35.2	38.5	44
適用介質		水、油品、天然氣等
工作溫度		-29～120℃

四、L/J67Y自平衡角式節流截止閥采用標準

閥門制造：GB12235

結構長度：GB/T12221-1989

法蘭端：GB/T9113-2000

五、L/J67Y自平衡角式節流截止閥主要零件材料

零件名稱	材料	標 準
閥體、閥蓋、手柄	碳素鑄鋼	WCB GB12229
填料壓蓋、軸承壓板	優質碳素鋼	45 GB699
閥座、閥瓣、閥桿、導向密封套	鉻不銹鋼	Cr13 GB1220
閥桿螺母	鋁青銅	QAl9-4 GB1176
填料	四氟/耐油橡膠
螺栓	優質碳素鋼	35 GB699
O形密封圈	耐油橡膠	I-2 HG4-329

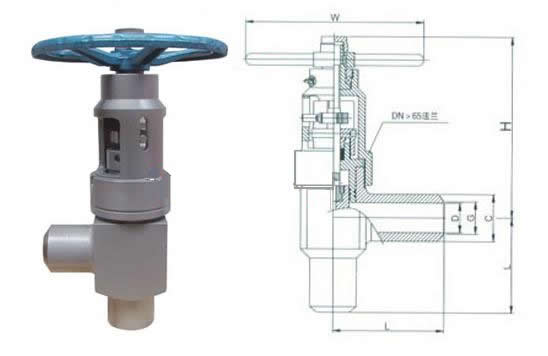

六、L/J67Y自平衡角式節流截止閥結構圖

L/J67Y自平衡角式節流截止閥連接尺寸：

公稱壓PN(MPa)	公稱通徑DN(mm)	外形尺寸
公稱壓PN(MPa)	公稱通徑DN(mm)	L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550

七、L/J67Y自平衡角式節流截止閥使用保養及注意事項

1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。

2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。

3、關閉閥門時嚴禁使用加力桿。

4、產品使用過程中，要定期向油杯內注入定量潤滑脂。

5、如因易損件損壞而泄漏，要及時更換易損件。

6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。

7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

訂貨須知：
一、①L/J67Y自平衡式節流截止閥產品名稱與型號②L/J67Y自平衡式節流截止閥口徑③L/J67Y自平衡式節流截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門L/J67Y自平衡式節流截止閥型號，請按L/J67Y自平衡式節流截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
