一、 FLJ41Y節流截止放空閥詳細資料：

產品名稱：節流截止放空閥

產品型號：FLJ41Y

結構特點：1、本閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。5、節流截止放空閥和雙作用式節流閥同時具有節流與截止（密封為零泄漏）作用節流部位與密封面分開，以減小氣流對密封的沖刷。6、雙作用式節流截止閥還具有多級節流功能，節流壓差大，能適用于高壓下的節流與截止。7、填料采用帶自密封能力的V形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。8、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件。9、本閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。

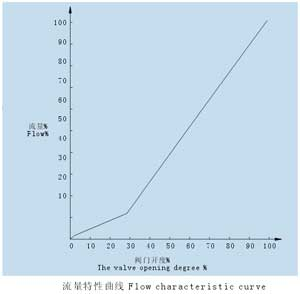

流量特性:本閥作節流閥使用時，對流量調節作用明顯。在小流量調節時流量特性曲線平緩（也可設計為大流量調節時流量特性曲線平緩），對流量易于控制。

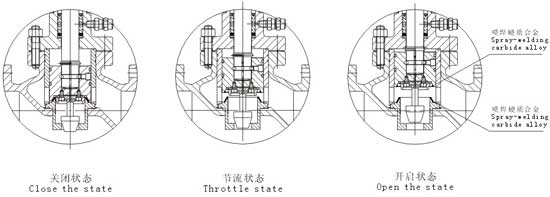

工作原理圖：

節流截止閥：1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。2、緩壓狀態：閥瓣底端離開閥座密封面時，由于閥瓣底端面接近籠形套開糟處底邊緣，此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓，從而達到緩和作用。3、節流狀態：閥瓣底羰離開閥座，進一步開啟，小閥瓣形成一級節流，高速流體經緩壓節流后直接流向小閥瓣與閥套開糟處形成窗口流道，達到二級節流，由于閥套窗口邊緣是節流面，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流，緩減了介質地閥瓣的直接沖刷，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的，可以吹掃閥座密封面上的污物及雜質，保護密封面，從而延長閥門的使用壽命。4、全開狀態：閥瓣處于全開啟狀態時，整個閥門處于全放空狀態，流體在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。

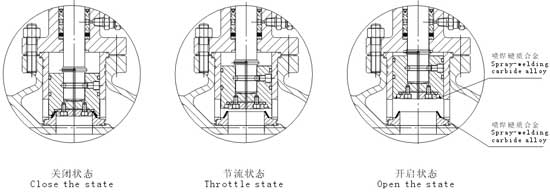

工作原理圖：

雙作用節流截止閥：1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。2、緩壓狀態：閥瓣底端離開閥座密封面時，由于閥瓣底端面接近籠形套開糟處底邊緣，此時閥瓣與籠形套內徑形成一道密封。而沒有直接放空泄壓，從而達到緩和作用。3、節流狀態：閥瓣底羰離開閥座，進一步開啟，小節流頭處形成一級節流，高速流體經緩壓節流后直接流向小閥瓣，由于閥套窗口邊緣是最終節流面，高壓介質直接沖刷節流通道時，閥瓣底端由于介質向改變產生渦流，緩減了介質地閥瓣的直接沖刷，從而閥座密封也避開了介質的直接沖刷，同時由于閥瓣密封面是錐形的，可以吹掃閥座密封面上的污物及雜質，保護密封面，從而延長閥門的使用壽命。4、全開狀態：閥瓣處于全開啟狀態時，整個閥門處于全放空狀態，流體在冷門中的阻力較小，縮短了放空時間，提高了閥門的放空效果。

二、主要性能參數:

壓力等級		常溫試驗壓力(MPa)				適用溫度(℃)			適用介質
		殼體	密封	上密封	氣體低壓密封	G型	D型	普通	抗硫型	普通
公稱壓力(MPa)	1.6	2.4	1.76	1.76	0.6	-29～250	-45～121	-29～121	含H2S和CO2>500mg/m3的介質	石油、天然氣、水等
	2.5	3.8	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
	10.0	15.0	11.0	11.0	0.6
	16.0	24.0	17.6	17.6	0.6

 三、產品采用標準:

設計標準		GB/T 12235
結構長度	法蘭連接	GB/T 12221
	對焊連接	GB/T 15188.1
連接法蘭		JB/T79GB/T9113
對焊端		GB/T 12224
試驗和檢驗		JB/T9092

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

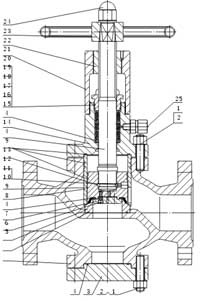

四、主要零件材料:

序號	零件名稱	材質	序號	零件名稱	材質
1	雙頭螺柱	35CrMo	14	閥蓋	25
2	螺母	35	15	下填料墊	1Cr13
3	底蓋	20	16	中填料	PTFE
4	O形圈	NBR	17	中填料	NBR
5	閥體	WCB	18	上填料墊	1Cr13
6	閥座	20+ENP	19	隔環Spacing ring	PTFE
7	內六角圓柱頭螺釘	35	20	填料壓蓋	45
8	壓板Pressing plate	20	21	支架Yoke	WCB
9	密封圈	NBR	22	閥桿螺母	ZQAL9-4
10	芯套	20+ENP	23	手輪	20
11	閥瓣	2Cr13+Ni60	24	螺母	35
12	鋼球	Gcr15	25	注脂閥	25+鍍鋅（組件）
13	閥桿	2Cr13

五、主要外形尺寸及重量型號:(K)FLJ41Y、(K)FLJY

PN(MPa)	DN(mm)	尺寸				重量
		L	H	H1	D0
1.6	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	52
	100	350	433	163	300	60
	150	480	521	202	350	125
	200	600	594	292	350	165
	250	730	621	355	400	285
2.5	25	216	243	86	180	17
	40	230	265	108	250	24
	50	230	346	115	250	27
	80	310	409	146	300	55
	100	350	433	163	300	66
	150	480	521	202	350	140
	200	600	594	292	350	180
	250	730	621	355	400	310
4.0	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372



PN(MPa)	DN(mm)	尺寸				重量
		L	H	H1	D0
6.4	25	216	243	86	180	20
	40	230	265	108	250	29
	50	230	346	115	250	32
	80	310	409	146	300	67
	100	350	433	163	300	80
	150	480	521	202	350	168
	200	600	594	292	350	215
	250	730	621	355	400	372
10.0	25	230	245	78	200	29
	40	260	265	106	250	42
	50	300	287	110	300	55
	80	380	409	152	350	95
	100	430	433	169	350	120
	150	559	531	225	400	240
	200	660	709	321	500	310
	250	787	817	399	500	530
16.0	25	230	215	78	200	35
	40	260	265	105	250	50
	50	300	237	110	300	65
	80	390	414	155	350	116
	100	450	440	175	350	145

訂貨須知：
一、①節流截止放空閥產品名稱與型號②節流截止放空閥公稱壓力③節流截止放空閥公稱通徑④節流截止放空閥連接法蘭標準⑤節流截止放空閥閥體材質⑥節流截止放空閥額定流量系數⑦節流截止放空閥工作介質⑧節流截止放空閥介質溫度⑨節流截止放空閥是否帶附件以便為您正確選型。
