一、產品[電動調節蝶閥]的詳細資料：
產品型號：ZAJW型
產品名稱：電動空氣調節蝶閥
產品特點：凱斯特產品由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ型）、電動型（DP型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。非密封型電動空氣調節蝶閥,電動空氣調節蝶閥,非密封型蝶閥。
二、主要技術參數：
閥體
型式：直通鑄造蝶形閥、直通焊接蝶形閥
公稱通徑：DN50~4000 公稱壓力：PN0.6MPa
連接型式：對夾式、法蘭連接、法蘭連接凸面 閥體、
閥板材質：WCB(SCPH2) CF8(304)、Q235A（SS41）
閥桿材質：2Cr13、304
適用溫度：常溫型-40℃~250℃
中溫型：-40℃~450℃
高溫型-40℃~600℃
填料：柔性石墨、石棉盤根、石棉編織填料。
閥內組件
閥芯型式：鑄造蝶形板、焊接蝶形板
流量特性：近似等百分比
密封型式：普通型、后座密封、橢圓密封
泄漏量：普通型5‰、后座型4‰、橢圓型3‰
可調比：30：1
三、執行機構：
DP型
型式：DKJ(ZKJ)電動執行機構
電源：220VAC、50HZ
輸入信號：正、反轉 反饋信號：4-20mA
環境溫度：-10~+80℃
附件：ZP3101伺服放大器
DZ型
型式：SKJ、Auma全電子式電動執行機構
電源：220VAC（380VAC）、50HZ
輸入信號：4-20 mA 反饋信號：4-20 mA
環境溫度：-10~+80℃、-25~+80℃
額定轉角：90°
KV值1
|
公稱通徑 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
|
KV值 |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27100 |
KV值2
|
公稱通徑 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
2600 |
2800 |
3000 |
3200 |
3400 |
3600 |
3800 |
4000 |
|
KV值 |
34000 |
49600 |
66600 |
87000 |
111000 |
136000 |
165000 |
197000 |
223000 |
260000 |
299000 |
330000 |
376000 |
405000 |
420000 |
445000 |
四、執行機構標準配置：
|
公稱通徑 |
80~150 |
200~400 |
450~700 |
800~1200 |
1400~1800 |
2000~3000 |
3200~4000 |
|
DKJ型 |
DKJ-210 |
DKJ-310 |
DKJ-410 |
DKJ-510 |
DKJ-610 |
DKJ-710 |
DKJ-810 |
|
SKJ型 |
SKJ-2100 |
SKJ-3100 |
SKJ-4100 |
SKJ-5100 |
SKJ-6100 |
SKJ-7100 |
SKJ-8100 |
|
Auma型 |
AUMA07.5B45/GSM63.3F12 |
SARO7.5B90/GSM100.3 |
SAR10.1/B90/GSM125.3 VZ4.3F25 |
SAR10.1/B45/GS160 GZ14F25 |
|||
五、概述：
該產品由調節蝶閥部件與電動執行機構組裝而成，電動執行機構分電子式電動型（DZ型）、電動型（DP型），DZ型直接接收調節儀表或計算機控制信號，DP型需與伺服放大器配套使用，方能實現自動調節功能，蝶閥部件具有流通能力大，壓降損失小，開啟靈活、結構緊湊等特點，該類產品可廣泛應用于冶金、電力、化工等工業部門作流體壓力、流量、放散等使用。

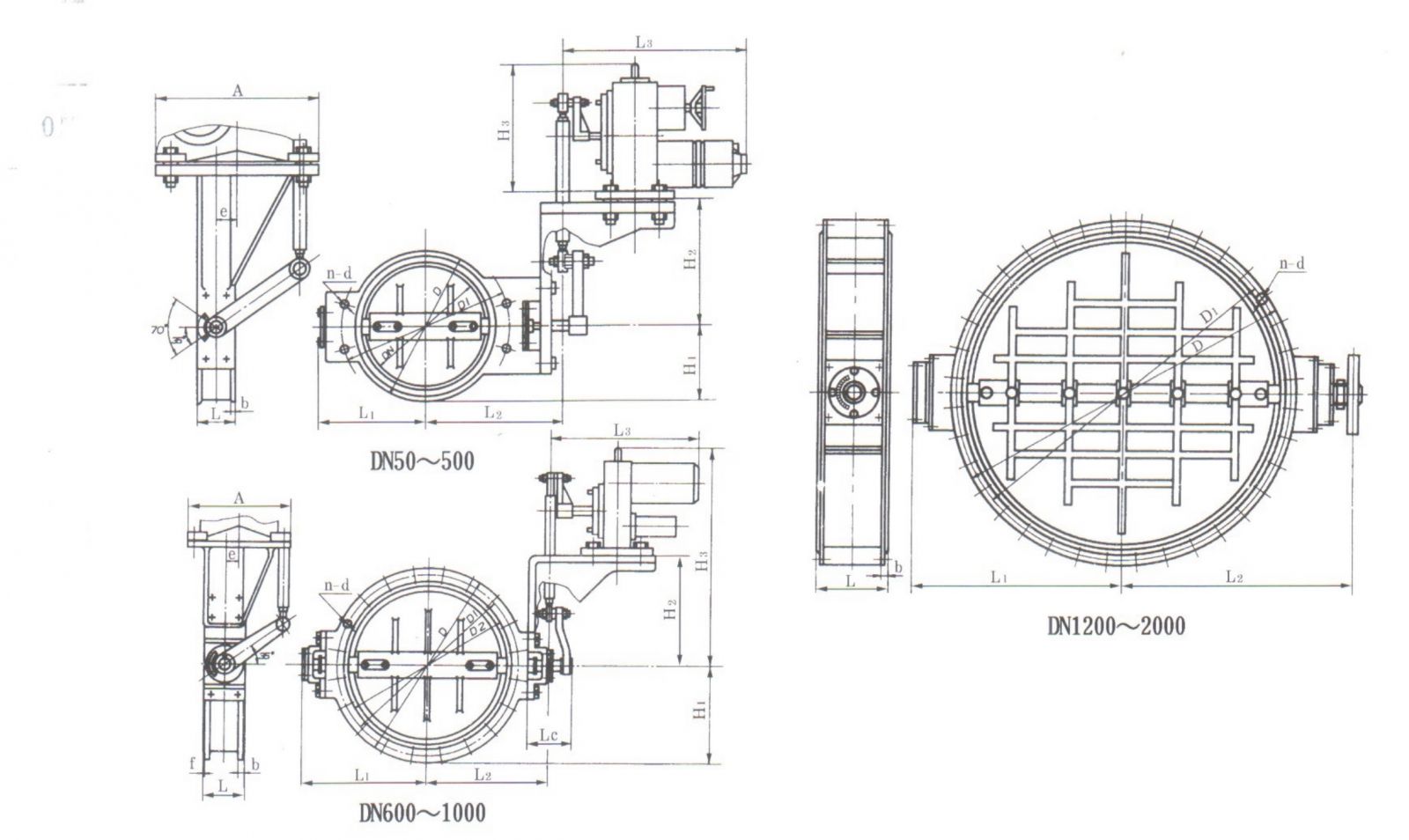

六、凱斯特牌ZAJW型電動調節蝶閥外形尺寸（僅為DKJ、SKJ尺寸)：
|
DN |
B |
L |
L1 |
H |
|
|
對夾 |
法蘭 |
||||
|
50 |
60 |
100 |
495 |
75 |
350 |
|
80 |
525 |
90 |
|||
|
100 |
545 |
100 |
|||
|
125 |
750 |
123 |
|||
|
150 |
200 |
770 |
138 |
||
|
200 |
70 |
830 |
168 |
470 |
|
|
250 |
880 |
193 |
|||
|
300 |
80 |
1000 |
230 |
||
|
350 |
1060 |
255 |
|||
|
400 |
100 |
300 |
1140 |
300 |
|
|
450 |
1290 |
320 |
588 |
||
|
500 |
1340 |
350 |
|||
|
600 |
150 |
1650 |
550 |
||
|
700 |
1805 |
600 |
|||
|
800 |
200 |
400 |
1950 |
655 |
630 |
|
900 |
2100 |
730 |
|||
|
1000 |
2200 |
775 |
|||
|
1200 |
250 |
2290 |
955 |
||
|
1400 |
2480 |
1055 |
740 |
||
|
1600 |
500 |
2360 |
1125 |
||
|
1800 |
2930 |
1235 |
|||
|
2000 |
3150 |
1340 |
880 |
||
|
2200 |
350 |
3350 |
1450 |
||
|
2400 |
3560 |
1560 |
|||
|
2600 |
3760 |
1650 |
|||
|
2800 |
3990 |
1765 |
|||
|
3000 |
4320 |
1880 |
|||
|
3200 |
450 |
600 |
4520 |
1990 |
1040 |
|
3400 |
4720 |
2020 |
|||
|
3600 |
4920 |
2130 |
|||
|
3800 |
5140 |
2350 |
|||
|
4000 |
5350 |
2470 |
|||
訂貨須知：
一、①ZAJW型電動調節蝶閥產品名稱與型號②ZAJW型電動調節蝶閥口徑③ZAJW型電動調節蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZAJW型電動調節蝶閥型號，請按ZAJW型電動調節蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
