一、產品[氣動薄膜調節角閥]的詳細資料：
產品型號：ZJHJ
產品名稱：精小型氣動薄膜調節角閥
產品特點：ZJHJ精小型氣動薄膜調節角閥單座閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
二、閥體：
形 式：角形單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
三、上閥蓋：
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
四、閥內組件：
閥芯型式： 上導向單座柱塞型閥芯
流量特性： 等百分比特性、線性特性和快開特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
五、執行機構：
型 式 ：多彈簧式薄膜執行機構
膜片材料： 丁晴橡膠夾增強滌綸積物
彈簧范圍 ：0.02~0.10、0.08~0.24MPa
供氣壓力： 0.14、0.16、0.28、0.40MPa
氣源接頭： 內螺紋M10×1
環境溫度： -30~+70℃
閥作用型式 ： 氣—開式或氣—關式
附 件 ： 定位器、手輪機構
六、性能：
泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 ： 3%(不帶定位器)
1%(帶定位器)
線 性 ： ±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍 ： 50:1
七、凱斯特閥門ZJHJ型氣動角型調節閥規格參數表：
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
6.5 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||
八、主要零件材料及推薦使用溫度范圍：
|
閥體材料 |
公稱壓力MPa |
介質工作溫度℃ |
|||||||||||||
|
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
〈 |
||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
||
|
最大工作壓力MPa |
|||||||||||||||
|
鑄鐵HT200 |
1.6 |
1.6 |
1.5 |
||||||||||||
|
鑄鋼ZG25 |
4.0 |
4.0 |
3.7 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|||||||
|
鑄不銹鋼ZG1Cr18Ni9Ti |
4.0 |
4.0 |
3.0 |
2.7 |
2.4 |
2.1 |
1.9 |
1.7 |
1.4 |
1.1 |
0.8 |
||||

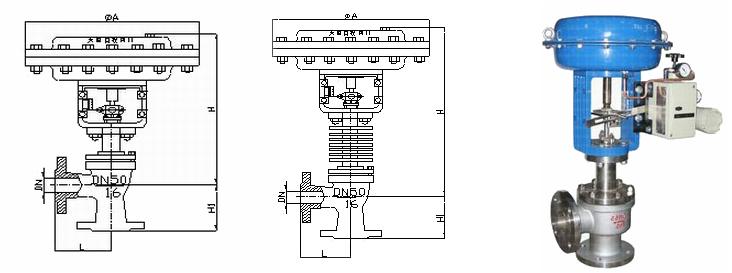

九、凱斯特閥門ZJHJ型氣動角型調節閥外裝尺寸：
|
公稱通徑DN（mm） |
L（mm） |
H1（ mm） |
H（mm） |
ØA |
|
|
1.6（MPa） |
常溫 |
中溫 |
|||
|
20 |
100 |
100 |
349 |
444 |
285 |
|
25 |
115 |
115 |
350 |
445 |
285 |
|
32 |
130 |
130 |
358 |
458 |
285 |
|
40 |
130 |
130 |
378 |
478 |
285 |
|
50 |
150 |
150 |
393 |
493 |
285 |
|
65 |
170 |
170 |
494 |
594 |
360 |
|
80 |
190 |
190 |
503 |
628 |
360 |
|
100 |
215 |
215 |
521 |
646 |
360 |
|
125 |
250 |
250 |
634 |
759 |
360 |
|
150 |
275 |
275 |
696 |
846 |
470 |
|
200 |
325 |
325 |
715 |
915 |
470 |
十、型號編制說明：
|
Z |
J |
H |
J |
16 |
C |
G |
K |
|
自控閥門 |
執行機構： |
多彈簧氣動薄膜執行機構 |
閥門結構類型: |
公稱壓力： |
閥體材質： |
溫度類型： |
作用型式： |
|
J：表示精小型 |
F：表示分流閥 |
16：表示1.6MPa |
C：表示碳鋼 |
G：中溫型常溫省略 |
K：表示氣開型 |
||
|
H：表示合流閥 |
25：表示2.5MPa |
P：表示不銹鋼 |
B：表示氣關型 |
||||
|
J： 表示角形閥 |
40：表示4.0MPa |
F46：表示閥體襯氟 |
|||||
|
64：表示6.4MPa |
訂貨須知：
一、①ZJHJ精小型氣動薄膜調節角閥產品名稱與型號②ZJHJ精小型氣動薄膜調節角閥口徑③ZJHJ精小型氣動薄膜調節角閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZJHJ精小型氣動薄膜調節角閥型號，請按ZJHJ精小型氣動薄膜調節角閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
