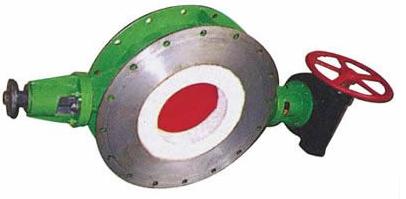

一、高溫調控蝶閥（1200℃ SO2二氧化硫?qū)Ｓ玫y）詳細資料：
高溫蝶閥-HTDQ36P1W高溫蝶閥簡介：
該產品是特殊設計的高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系統中的高爐配風、鍋爐管道作為控制調節閥使用。
高溫蝶閥-HTDQ36P1W高溫蝶閥標準與規范：
設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。
二、高溫蝶閥-HTDQ36P1W高溫蝶閥結構簡圖：
三、高溫蝶閥-HTDQ36P1W高溫蝶閥外形及連接尺寸：
|
公稱通徑 |
L |
D |
D1 |
D2 |
D3 |
D4 |
b |
t |
L1 |
L2 |
|
|
DN（mm） |
NPS |
||||||||||
|
600 |
24 |
470 |
600 |
580 |
630 |
1220 |
1370 |
30 |
22 |
1220 |
1460 |
四、HTDQ36P1W高溫蝶閥技術參數和性能參數：
|
高溫蝶閥-HTDQ36P1W高溫蝶閥技術參數和性能參數 |
高溫蝶閥-HTDQ36P1W高溫蝶閥主要零件材料 |
||||||
|
公稱通徑 |
公稱壓力 |
適用溫度 |
適用介質 |
閥體 |
閥板 |
閥桿 |
填料 |
|
DN200～ DN1800
|
0.25MPa |
≤1350℃
|
SO2、SO3 及其他高溫 氣體 |
20 號鋼板 內襯復合 耐火材料 |
XD-4 高 溫合金
|
XD-4 高 溫合金
|
柔性石墨+因 科鎳爾 |
五、HTDQ36P1W高溫蝶閥主要外形和連接尺寸：
| 公稱通徑 | 主要外形尺寸和連接尺寸 | |||||||
| L | D1 | D | Z-d | H | H0 | A | B | |
| 50 | 108 | 110 | 140 | 4-14 | 70 | 215 | 270 | 65 |
| 65 | 112 | 130 | 160 | 4-14 | 80 | 235 | 270 | 65 |
| 80 | 124 | 150 | 190 | 4-18 | 95 | 263 | 270 | 65 |
| 100 | 127 | 170 | 210 | 4-18 | 105 | 283 | 270 | 65 |
| 125 | 140 | 200 | 240 | 8-18 | 120 | 313 | 310 | 65 |
| 150 | 140 | 225 | 265 | 8-18 | 132.5 | 338 | 310 | 65 |
| 200 | 152 | 280 | 320 | 8-18 | 160 | 493 | 365 | 90 |
| 250 | 165 | 335 | 375 | 12-18 | 187.5 | 550 | 365 | 90 |
| 300 | 178 | 395 | 440 | 12-22 | 220 | 615 | 365 | 90 |
| 350 | 190 | 445 | 490 | 12-22 | 245 | 678 | 365 | 90 |
| 400 | 216 | 495 | 540 | 16-22 | 270 | 727 | 365 | 90 |
| 450 | 222 | 550 | 595 | 16-22 | 297.5 | 782 | 365 | 90 |
訂貨須知：
一、①HTDQ36P1W 1200℃高溫蝶閥產品名稱與型號②HTDQ36P1W 1200℃高溫蝶閥口徑③HTDQ36P1W 1200℃高溫蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的HTDQ36P1W 1200℃高溫蝶閥型號，請按HTDQ36P1W 1200℃高溫蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
