YA741X可調式減壓穩壓閥

- 產品型號:
- YA741X
- 產品口徑:
- 40-1600mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[YA741X可調式減壓穩壓閥]的詳細資料：

產品型號：YA741X

產品名稱：可調式減壓穩壓閥

產品特點：凱斯特牌YA741X可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將進口壓力減至某一需要的出口壓力的特種閥門。該閥門依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔濾網，利用利用體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。

結構特點:

本產品由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋作用來穩定出口壓力。

本產品利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

工作原理:

當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。　　

當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

工作特點:

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

功能與用途:

　　本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

二、主要技術參數:

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

三、主要零件材料:

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不銹鋼

部件列表:1、壓力表2、導閥3、過濾器4、流量調節閥5、主閥

四、凱斯特牌可調式減壓閥主要連接尺寸：

DN	L	H	D mm			D1 mm			B mm			D2 mm			n-Φd
DN	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	200	270	150	150	150	110	110	110	18	18	18	88	88	84	4-17.5	4-17.5	4-18
50	205	300	165	165	165	125	125	125	20	20	20	102	102	99	4-17.5	4-17.5	4-18
65	216	337	185	185	185	145	145	145	20	20	22	122	122	118	4-17.5	4-17.5	8-18
80	250	467	200	200	200	160	160	160	22	22	24	133	133	132	8-17.5	8-17.5	8-18
100	320	520	220	220	235	180	180	190	24	24	24	158	158	156	8-17.5	8-17.5	8-22
125	365	580	250	250	270	210	210	220	26	26	26	184	184	184	8-17.5	8-17.5	8-26
150	415	640	285	285	300	240	240	250	26	26	28	212	212	211	8-22	8-22	8-26
200	500	778	340	340	360	295	295	310	28	30	30	268	268	274	8-22	12-22	12-26
250	605	889	395	405	425	350	355	370	28	32	32	320	320	330	12-22	12-26	12-30
300	698	1010	445	460	485	400	410	430	28	32	34	370	370	389	12-22	12-26	16-30
350	787	1037	505	520	555	460	470	490	30	36	38	430	430	448	16-22	16-26	16-33
400	914	1264	565	580	620	515	525	550	32	38	40	482	482	503	16-26	16-30	16-36
450	978	1294	615	640	670	565	585	600	32	40	42	532	550	548	20-26	20-30	20-36
500	978	1324	670	715	730	620	650	660	34	42	44	585	585	609	20-26	20-33	20-36
600	1200	1600	780	840	845	725	770	770	36	48	46	685	685	720	20-30	20-36	20-39
700	1450	1750	895	910	960	840	840	875	40	54	50	800	800	820	24-30	24-36	24-42
800	1560	1900	1015	1025	1085	950	950	990	44	58	54	905	905	925	24-33	24-39	24-48
900	1800	2100	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028	28-33	28-39	28-48
1000	2000	2400	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140	28-36	28-42	28-56
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350	32-39	32-48	32-55
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560	36-42	36-48	36-60
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780	40-48	40-55	40-60

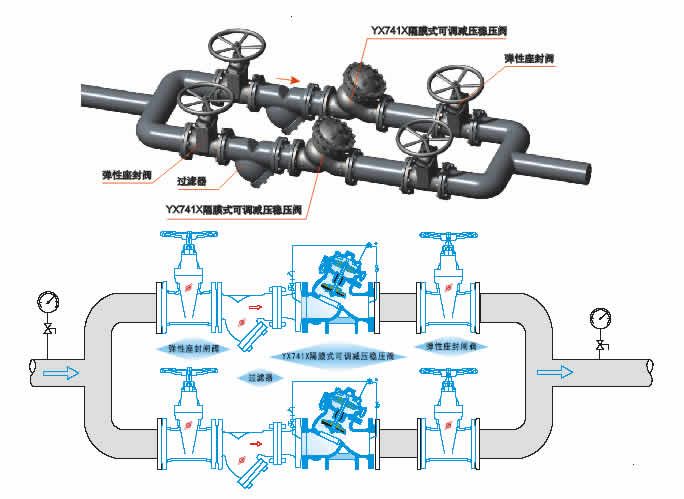

安裝示意圖:

訂貨須知：
一、①可調式減壓閥產品名稱與型號②可調式減壓閥口徑③可調式減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的可調式減壓閥型號，請按可調式減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
