一、DP17斯派莎克蒸汽減壓閥產品概述:
DP17蒸汽減壓閥該產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加大了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定，本產品的另一突出特點為：同一個閥體上可安裝和互換多個導閥，在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。斯派莎克DP17隔膜式減壓閥，通過對同一主閥、不同型號異閥的多元化組合，可有效的控制蒸汽溫度和/或壓力。 DP17隔膜式減壓閥的設計制造完全依據使用者的需求，其多元化的組合在工業界沒有任何其他的調節閥可與之媲美。為了實現多目標控制設備的獨立性和經濟性，可在同一個主閥上組合多種控制，無論是溫度控制、壓力調節還是二者在一起，都能做到反應迅速、控制精確、安全可靠。同時，DP17隔膜式減壓閥的所有零件均能夠分解檢查或保養，而無需移動管路中的主閥體。正確的選型和安裝保養，更能保證其長期無故障的工作。本產品主要應用于蒸汽管路，適應流量大、進口壓力變化大的蒸汽管線領域。

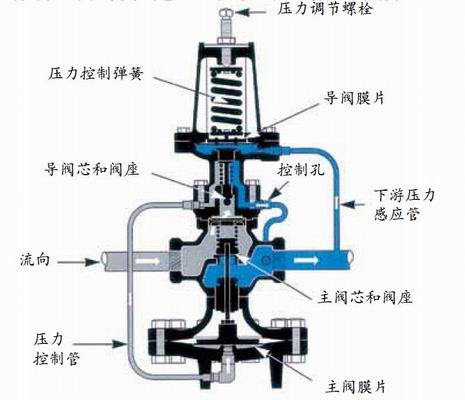

DP17隔膜式減壓閥工作原理：
啟動前導閥彈簧處于自由狀態時，主閥和導閥處于關閉狀態。導閥有彈簧力作用打開，蒸汽經由導閥進入主隔膜室，一部分蒸汽則經由控制孔流出，當導閥流入的蒸汽大于由控制孔流出的蒸汽，主隔膜閥中的控制壓力增大，打開主閥。隨著蒸汽流過主閥，下游壓力的增量經由感應管反饋，作用在導閥隔膜下，平衡隔膜上部的彈簧壓力，使導閥組建關閉節流，維持主隔膜中的壓力，控制主閥開度輸送適量的蒸汽。調節導閥隔膜上的彈簧即可改變下游壓力。
二、DP17斯派莎克蒸汽減壓閥主要性能指標:
|
|
灰色區域：示意該產品禁用。 A-D-E：螺紋或法蘭連接EN 1092 PN25，ANSI 300LB。 A-B-C：法蘭連接ANSI 150LB。 F-F：DP17G最高工作溫度120℃。 注意：該系列產品的壓力調節范圍是0.2-1.7barg。 |
三、DP17斯派莎克蒸汽減壓閥主要技術參數表(在飽和蒸汽條件下):
|
公稱壓力 |
PN25 |
|
PMA最高允許壓力 |
25bar g @ 120℃ |
|
TMA最高允許溫度 |
232℃ |
|
TMI最低允許溫度 |
-10℃ |
|
PMO最大工作壓力* |
17bar g |
|
TMO最大工作溫度 |
DP17 232℃ |
|
DP17G 120℃ |
|
|
TMIO最低工作溫度 |
0℃ |
|
出口壓力范圍 |
0.2-1.7 |
|
最高冷態測試壓力 |
38bar g |
四、DP17斯派莎克蒸汽減壓閥主要零部件材料表(用于氧氣介質時的材料):
|
零件名稱 |
零件材料 |
|
閥體閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
316 |
|
調節彈簧 |
60Si2Mn |
|
主閥彈簧 |
50CrVA |
五、DP17斯派莎克蒸汽減壓閥主要流量系數表(Cv):
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
2.8 |
5.5 |
8.1 |
12.0 |
17.0 |
28.0 |
45.5 |
60.1 |
93.3 |
146 |
186 |

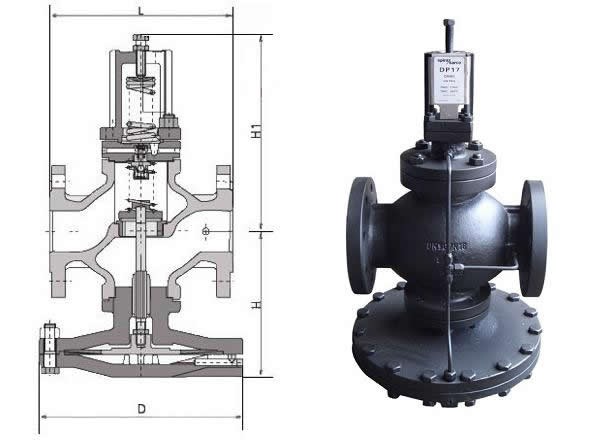

六、DP17斯派莎克蒸汽減壓閥主要連接尺寸表:
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
221 |
133 |
185 |
|
20 |
154 |
224 |
136 |
185 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
236 |
156 |
207 |
|
40 |
200 |
238 |
176 |
255 |
|
50 |
230 |
246 |
183 |
255 |
|
65 |
250 |
295 |
200 |
320 |
|
80 |
310 |
323 |
230 |
350 |
|
100 |
350 |
340 |
263 |
380 |
|
125 |
400 |
359 |
306 |
455 |
|
150 |
450 |
375 |
330 |
500 |
訂貨須知：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：【DP17蒸汽減壓閥】1.公稱通徑 2.產品型號 3.流體性質（包括公稱壓力、溫度、介質） 4.閥體、密封材料 5.連接方式 6.傳動方式。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
