UZ41SM柱塞閘閥

- 產品型號:
- ZAZN
- 產品口徑:
- DN25∽DN200
- 產品壓力:
- 1.0、1.6、4.0、6.4
- 產品材質:
- HT200、ZG230-450 ZG1Cr18Ni9Ti等
聯系我們

產品說明

一、產品[UZ41SM柱塞式閘閥]的詳細資料：

產品名稱：非金屬密封柱塞式閘閥

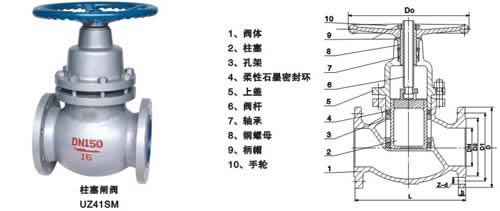

柱塞閘閥（UZ41SM）是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。
柱塞閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。

二、柱塞型閘閥 性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤250℃	水、蒸汽、油品	PNl．6-4.0MPa
鑄鐵	≤180℃	水、蒸汽、油品	PNl．6
不銹鋼	≤200℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤200℃	氮、氫、尿素等	DNl 5-400mm

三、柱塞型閘閥 試驗壓力

試驗項目	試驗介質	試驗壓力
壓強試驗	水	1.5PN
高壓密封試驗	水	1.1PN
低壓氣密封試驗	氣	0.5-O.7MPa

四、凱斯特牌柱塞閘閥主要連接、結構尺寸：

DN(mm) 尺寸	UZ41SM-16Y、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D1	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
t	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸	UZ41H-25C（Y、P、R）
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	240	250	265	280	300	325	350	400	450	500	550	600
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

DN(mm) 尺寸	UZ41SM-25C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600
H	170	190	210	250	270	300	340	380	420	460	540	640	740	850	980	1100
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	640	490	550
D1	45	55	65	78	85	100	120	135	160	188	218	278	332	485	448	505
t	16	16	16	18	18	20	22	22	24	28	30	34	36	430	44	48
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-23	8-23	8-25	8-25	12-25	12-30	390	16-34	16-34

DN(mm) 尺寸	UZ41SM-40C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	265	270	280	300	325	350	400	450	500	550	600
H	180	200	220	260	280	310	350	380	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
K	65	75	85	100	110	125	145	160	190	220	250	320	385	450	510	585
D1	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
t	16	16	16	18	18	20	22	22	24	28	30	40	42	46	52	-
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-30	12-34	16-34	16-34	16-41

訂貨須知：
一、①柱塞閘閥產品名稱與型號②柱塞閘閥口徑③柱塞閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的柱塞閘閥型號，請按柱塞閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
