一、產品[RRHX/Z41X明桿彈性座封閘閥]的詳細資料：
產品型號：RRHX/Z41X
產品名稱：明桿彈性座封閘閥
產品概述：長期以來市場上使用的一般閘閥，普遍存在漏水，易生銹現象，本企業引進國外先進技術所生產的彈性座封閘閥?？朔艘话汩l閥密封性差，彈性疲乏，易生銹等缺陷。啟標公司彈性座封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點。

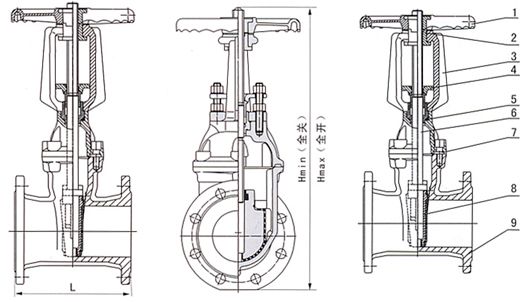

二、主要零部件材料：
|
NO. |
零件名稱 |
材質 |
|
1 |
手輪 |
可鍛鑄鐵 |
|
2 |
閥桿螺母 |
銅合金 |
|
3 |
支架 |
碳鑄鐵、球墨鑄鐵、鑄鋼 |
|
4 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
5 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
中口墊 |
丁腈橡膠、三元乙丙 |
|
8 |
閘閥 |
球墨鑄鐵+三元乙丙或丁腈橡膠 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
三、主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
|
公稱壓力
PN (MPa) |
強度試驗
|
水密封/上密封試驗
|
氣密封試驗
|
|
1.5* PN (MPa)
|
1.1* PN (MPa)
|
0.5-0.7 (MPa)
|
|
|
1.0
|
1.5
|
1.1
|
0.6 MPa
|
|
1.6
|
2.4
|
1.8
|
|
|
2.5
|
3.8
|
2.8
|
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin（全關） |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax（全開） |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
訂貨須知：
一、①明桿彈性座封閘閥產品名稱與型號②明桿彈性座封閘閥口徑③明桿彈性座封閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的明桿彈性座封閘閥型號，請按明桿彈性座封閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
