YDAWZ41美標波紋管閘閥

- 產品型號:
- YDAWZ41
- 產品口徑:
- 15-300mm
- 產品壓力:
- 150-600LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[YDAWZ41美標波紋管閘閥]詳細資料：

產品引用標準：
設計標準  API1600、API6D
結構長度  ASME B16.10
連接法蘭  ASME B16.5
試驗和檢驗  API598、API6D

產品用途：
法蘭連接美標波紋管閘閥適用于公稱壓力CLASS150～900LBS,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

產品結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

二、技術規范

結構形式	BB-BG-OS & Y
驅動方式	手動
驅動方式	電動
設計標準	API1600、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598、API6D

三、產品性能規范

公稱壓力（LB）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

四、主要零件的材料說明：

序號	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	閥板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	墊片	柔性石墨+不銹鋼
5	雙頭螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波紋管組件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A536 Gr.60-40-18、A216-WCB

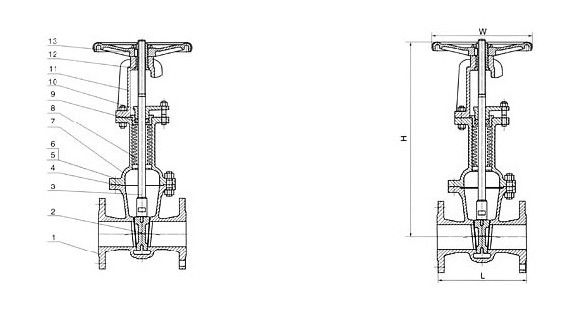

五、150LB主要外形尺寸：

型號	YDAWZ41-150LB
壓力等級	150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

六、300LB主要外形尺寸：

型號	YDAWZ41-300LB
壓力等級	300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

七、600LB主要外形尺寸：

型號	YDAWZ41-600LB
壓力等級	600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730

訂貨須知：
一、①美標波紋管閘閥產品名稱與型號②美標波紋管閘閥口徑③美標波紋管閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的美標波紋管閘閥型號，請按美標波紋管閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
