Z540W美標傘齒輪閘閥

- 產品型號:
- Z540W
- 產品口徑:
- 1/2-36"
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[Z540W美標傘齒輪閘閥]詳細資料：

Z540W美標傘齒輪閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

結構特點：

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

標準：

設計與制造按 API600，ANSI B16.34
結構長度按 ANSI B16.10
法蘭連接尺寸按 ANSI B16.5
壓力溫度額定值按 ANSI B16.34
檢驗按 API 598

Standards

Design and manufacture as API600, ANSI B16.34
Face to face dimensions as ANSI B16.10
End flange dimension as per ANSI B16.5
Pressure-temperature ratings as ANSI B16.34
Pressure test as API 598

二、試驗壓力 Test Pressure

試驗項目 Test Item		殼體試驗 Shell Test		密封試驗 Seal Test		上密封試驗 Back Seal Test		氣密封試驗 Air Seal Test
介質 Medium		水 Water						氣 Air
單位 Unit		MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2
壓力等級 (磅級) Pressure (Class)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440
	1500	38.4	5575	28.1	4080	28.1	4080

三、主要零件材料 Materials for Main Parts

名稱	材料 Material
閥體 Body 閥蓋 Bonnet 閘板 Wedge	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
閥桿 Stem	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿螺母 Stem ut	ZcuA/10Fe3 Bronze
手輪 Hand Wheel	KTH350-10
螺柱 Bonnet Bolt	A193-B7 A320-L7 A193-B8
螺母 Nut	A194-2H A194-7 A1 94-8

四、主要連接尺寸 Main Connection Dimensions

型號 Type	規格 Size(mm)		尺寸 Dimension(mm)

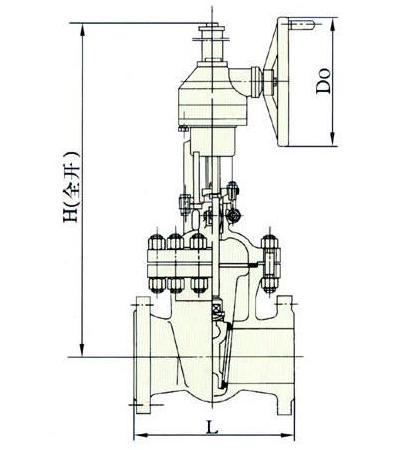

型號 Type	inch	DN	L	D	D1	D2	b	z-Φd	H	Do
Z40W/H/Y-150Lb Z540 W/H/Y-150Lb Z940 W/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	180	120
	3/4″	20	117	98	70	43	12	4-Φ15	185	120
	1″	25	127	108	79.5	51	12	4-Φ15	225	140
	1¹/4″	32	140	117	89	64	13	4-Φ15	245	160
	1¹/2″	40	165	127	98.6	73.2	15	4-Φ15	310	180
	2″	50	178	152	120.7	92	16	4-Φ19	335	200
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	350	220
	3″	80	203	190.5	152.4	127	19	4-Φ19	420	240
	4″	100	229	229	190.5	157	24	8-Φ19	485	280
	5″	125	254	254	216	185.7	26	8-Φ22	515	300
	6″	150	267	279	241.3	216	26	8-Φ22	565	320
	8″	200	292	343	298.5	270	29	8-Φ22	760	400
	10″	250	330	406	362	324	31	12-Φ25	950	450
	12″	300	356	483	432	381	32	12-Φ25	1075	500
	14″	350	381	533	476.3	413	35	12-Φ29	1160	500
	16″	400	406	597	540	470	37	16-Φ29	1345	550
	18″	450	432	635	578	533.4	40	16-Φ32	1450	550
	20″	500	457	698.5	635	584	43	20-Φ32	1600	600
	24″	600	508	813	749.3	692	48	20-Φ35	1720	650
	26″	650	559	870	806	749.5	69	24-Φ35	1820	650
	28″	700	610	927	863	800	72	28-Φ35	2000	700
	30″	750	610	984	914.4	857	75	28-Φ35	2200	700
	32″	800	660	1060 5	978	914.4	81	28-Φ42	2400	750
	36″	900	711	1168	1086	1022.4	91	32-Φ42	2600	800

五、主要連接尺寸 Main Connection Dimensions

型號 Type	規格 Size(mm)		尺寸 Dimension(mm)
型號 Type	inch	DN	d	D	D1	D2	b	z-Φd	H	Do
Z40W/H/Y-300Lb Z540W/H/Y-300Lb Z940W/H/Y-300Lb	1/2″	15	140	95	66.5	35	15	4-Φ15	190	120
	3/4″	20	152	117	82.5	43	16	4-Φ19	200	120
	1″	25	165	124	89	51	18	4-Φ19	225	140
	1¹/4″	32	178	133	98.5	64	19	4-Φ19	255	160
	1¹/2″	40	190	156	114.3	73.2	21	4-Φ22	320	180
	2″	50	216	165	127	92	23	8-Φ19	360	220
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	400	240
	3″	80	283	210	168.2	127	29	8-Φ22	455	280
	4″	100	305	254	200.2	157	32	8-Φ22	500	300
	5″	125	381	279	235	185.7	35	8-Φ22	555	320
	6″	150	403	318	270	216	37	12-Φ22	650	350
	8″	200	419	381	330	270	42	12-Φ25	900	450
	10″	250	457	445	387.5	324	48	16-Φ29	970	500
	12″	300	502	521	451	381	51	16-Φ32	1110	550
	14″	350	762	584	514.5	413	54	20-Φ32	1220	600
	16″	400	838	648	571.5	470	58	20-Φ35	1430	650
	18″	450	914	711	628.7	533.4	61	24-Φ35	1510	700
	20″	500	991	775	685.8	584	64	24-Φ35	1680	750
	24″	600	1143	914.4	812.8	692	70	24-Φ41	1820	800
	26″	650	1245	972	876	749 5	80	24-Φ45	1920	850
	28″	700	1346	1035	939.8	800	86	28-Φ45	2100	900
