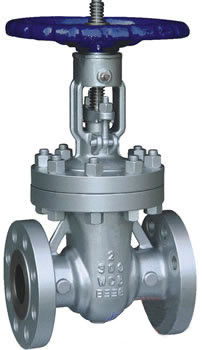

Z41Y美標鑄鋼楔式閘閥

- 產品型號:
- Z41Y
- 產品口徑:
- 1/2-40"
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[Z41Y美標楔式閘閥]詳細資料：

產品結構用途：閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，美標閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52＇。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性，彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

　　法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
　　通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

結構特點：

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

二、美標閘閥應用規范

設計與制造 Design and Manufacture	結構長度 Face to face/ End to end	法蘭尺寸 FlangeDimension	對焊連接尺寸 Butt welding dimension	壓力-溫度Pressure Temperature Lating	試驗-檢驗Inspection and Test
API 600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598
API 6D	API 6D	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 6D

三、壓力試驗 Pressure Test

公稱壓力PN(Lb) NominalPressure	強度試驗 Shell Test		水密封試驗 WaterSeal Test		氣密封試驗 Air SealTest
公稱壓力PN(Lb) NominalPressure	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

四、主要零件材料及性能 Main Part Materials and Property

體蓋瓣 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度℃ Working Temperature	適用介質Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

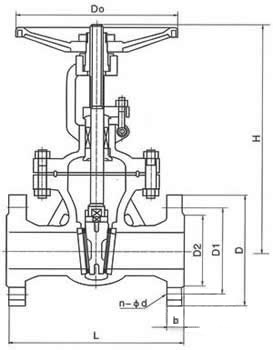

五、150Lb主要尺寸和重量 Size Main Dimensions and Weight

DN		150Lb凸面法蘭（RF）主要尺寸 Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	108	89	60.5	35	11.2	4-16	169	100	5
20	3/4	117	98	69.9	43	12.7	4-16	192	100	6.1
25	1	127	108	79.2	51	14.2	4-16	230	120	9
32	1_1/4	140	117	89	63	16	4-16	246	120	12
40	1_1/2	165	127	98.6	73	17.5	4-16	283	150	17
50	2	178	152	120.7	92	19.0	4-19	323	150	23
65	2_1/2	190.5	178	139.7	105	22.4	4-19	347	180	45
80	3	230	190	152.4	127	24	4-19	383	200	50
100	4	229	229	190.5	157	24	8-19	457	200	63
125	5	254	254	216	186	24	8-22.5	632	250	89
150	6	267	279	241.5	216	25.4	8-22.5	635	250	108
200	8	292	343	298.5	270	28.4	8-22.5	762	280	171
250	10	330	406	362	324	30.2	12-25.4	892	300	263
300	12	356	483	431.8	381	32	12-25.4	1080	350	346
350	14	381	533	476.3	413	35	12-29	1295	350	488
400	16	406	597	539.8	470	36.6	16-29	1435	400	621
450	18	432	635	577.9	533	39.6	16-32	1626	400	814
500	20	457	398	635	584	43	20-32	1829	450	992
600	24	508	813	749.3	692	48.8	20-35	2175	500	1492
650	26	559	786	744.5	711	51.3	36-22.5	2235	550	1801
700	28	610	837	795.3	762	44.5	40-22.5	2310	600	1933
750	30	610	887	846	813	44.5	44-22.5	2695	600	2272
800	32	660	941	900	864	46	48-22.5	3708	--	--
900	36	711	1057	1009.7	927	52.3	40-25.4	3924	--	--
1000	40	812	1175	1120.6	1080	55.6	44-25.4	4318	--	--

六、300Lb主要尺寸和重量 Size Main Dimensions and Weight

DN		300Lb凸面法蘭（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	140	95	66.5	35	14.2	4-16	169	120	5.2
20	3/4	152	117	82.5	43	16	4-19	193	150	6.3
25	1	165	123	89	51	17.5	4-19	230	150	8.6
32	1_1/4	178	133	98.5	63	19	4-19	246	160	14.3
40	1_1/2	190	155	114.3	76	20.6	4-22.5	283	180	15.6
50	2	216	165	127	92	22.4	8-19	330	200	30
65	2_1/2	241	190	149.4	105	25.4	8-22.5	368	240	44
80	3	283	210	168.1	127	28.4	8-22.5	394	280	61
100	4	305	254	200.2	157	31.8	8-22.5	473	300	77
125	5	381	279	235	186	35	8-22.5	660	350	125
150	6	403	318	269.7	216	36.6	12-25.5	711	400	153
200	8	419	381	330.2	270	41.2	12-25.4	813	400	286
250	10	457	444	387.5	324	47.8	16-28.4	1003	450	412
300	12	502	521	450.8	381	50.8	16-32	1137	500	576
350	14	762	584	514.4	413	54	20-32	1489	600	886
400	16	838	648	571.5	470	57.2	20-35	1580	650	1175
450	18	914	711	628.7	533	60.4	24-35	1017	700	1301
500	20	991	775	685.8	584	63.5	24-35	2228	700	1672
600	24	1143	914	812.8	692	70	24-41	2650	750	2556
650	26	1245	867	803.1	736.6	90.0	32-35	3219	--	--
700	28	1346	921	857.3	787.4	90.0	36-35	3378	--	--
750	30	1397	991	902.8	844.6	93.7	36-38	3530	--	--

七、600Lb主要尺寸和重量 Size Main Dimensions and Weight

DN		600Lb凸面法蘭（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	重量 Weight
15	1/2	165	95	66.5	35	14.5	4-16	169	160	5.9
20	3/4	190	117	82.5	43	16	4-19	193	180	7.5
25	1	216	124	89	51	17.5	4-19	230	200	10.2
32	1_1/4	229	133	98.5	63	21	4-19	246	200	16.7
40	1_1/2	241	156	114.3	73	22.5	4-22	283	240	17.4
50	2	292	165	127	92	33	8-19	425	280	44
65	2_1/2	330	190	149.4	105	36	8-22	485	320	55
80	3	356	210	168.1	127	39	8-22	510	350	80
100	4	432	273	216	157	45	8-25	610	400	145
125	5	508	330	266	186	52	8-29	700	450	187
150	6	559	356	292.1	216	55	12-29	820	500	241
200	8	660	419	349.3	270	63	12-32	920	600	309
250	10	787	508	432	324	71	16-35	1080	650	522
300	12	838	559	489	381	74	20-35	1220	650	779
350	14	889	603	527	413	77	20-38	1473	700	1108
400	16	991	686	603	470	84	20-41	1651	800	1503
450	18	1092	743	654	533	90	20-45	1727	800	1939
500	20	1194	813	724	584	96	24-45	2019	800	2733
600	24	1397	940	838	692	109	24-51	2155	--	4177

訂貨須知：
一、①美標閘閥產品名稱與型號②美標閘閥口徑③美標閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的美標閘閥型號，請按傘齒輪美標閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
