一、產品[LMD螺旋閘閥]的詳細資料:
產品名稱：LMD螺旋閘閥
產品特點：我公司集多年使用插板閥的經驗最具創新的設計，LMD螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，適用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷。插板閥結構簡單，操作自如，插板滑動靈活，密閉性能優良等特點。局部阻力損失小，調節性能好，維護保養拆卸方便，不易變形，克服了老式插板閥漏風大、變形快、調節困難的毛病。特別適用于無粘度的固體粉料及小于Φ10mm顆粒料晶體料、固狀物料的輸送。
公稱壓力：0.05Mpa
適用溫度：≤200℃
適用介質：晶粒、顆粒、粉狀物料等。
口徑：DN200～800，200×200～2000×2000
二、特點：
結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。

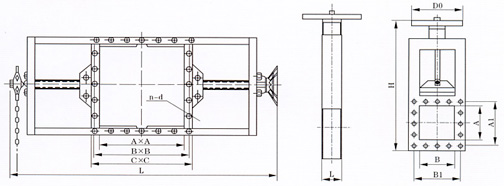

三、凱斯特牌螺旋閘閥主要零件材料及連接尺寸：
|
類別 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
單向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
雙向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
|
說明 |
LMD-單向 |
I-手輪 |
距地面小于1.7米用手輪，大于1.7米用鏈輪 |
||||
|
LMS-雙向 |
Ⅱ-鏈輪 |
||||||
訂貨須知：
一、①螺旋閘閥產品名稱與型號②螺旋閘閥口徑③螺旋閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的螺旋閘閥型號，請按螺旋閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
