一、產品[國際電動法蘭截止閥]的詳細資料：
產品型號：J940H J941H
產品特點：J940H、J941Y、J941W法蘭截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。法蘭連接鋼制截止閥適用于公稱壓力1.6Mpa～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通管路介質。
二、試驗壓力（Test pressure）
|
公稱壓力PN(MPa) Nominal pressure |
實驗壓力(MPa)Test pressure | |||
| 殼體Shell | 密封(液)Seal | 密封(氣)Seal | 上密封Back seal | |
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
三、適用范圍（Suitable scope）
|
殼體材料 Shell material |
適用介質 Applicable medium |
適用溫度(℃) Applicable temperature |
| 碳素鋼(C型)Carburizing steel | 水、蒸汽、油品Water,steam,oil goods | ≤425 |
| 硝酸類 Nitric acid | ≤200 | |
| 醋酸類 Acetic acid | ≤200 | |
| 水、蒸汽、油品Water,steam,oilgoods | ≤550 |
四、主要零件材料（Material for main parts）
|
閥體、閥蓋 Body,bonnet |
閥板、閥座 Wedge disc,seat rign | 閥桿 Stem | 閥桿螺母 Yoke nut | 填料 Packing | 手輪 Hand wheel |
|
碳素鋼 Carburizing steel |
優質碳鋼+硬質合金或不銹鋼 High-grade carbon steel+carbide alloy or stainleel | 鉻不銹鋼Cr.stainless steel | 鋁青銅AI bronze | 石墨石棉盤根Graphite,asbestos coils | 可鍛鑄鐵 Foraeable cast-iron |
|
鉻鎳鈦鋼 Cr.Ni.Tisteel |
不銹鋼、不銹鋼+硬質合金Stainless steel or +carbide alloy | 鉻鎳鈦不銹鋼Cr.Ni.Ti stainless stee | 鋁青銅AI bronze | 浸聚四氟乙Dipping polyterafluo-roethylene | 可鍛鑄鐵Foraeable cast-iron |
|
鉻鎳鉬鈦鋼 Cr.Ni.Mo.Tisteel |
不銹鋼、不銹鋼+硬質合金Stainless steel or +carbide alloy | 鉻鎳鉬鈦不銹鋼Cr.Ni.Mo.Ti stainless stee | 鋁青銅AI bronze | 烯石棉盤根Asbestos coil | 可鍛鑄鐵Foraeable cast-iron |
|
鉻鉬鋼 Cr.Mo streel |
合金鋼+硬質合金Alloy steel+carbide alloy | 鉻鉬鋁鋼Cr.Mo.Ai steel | 鋁青銅AI bronze | 柔性石墨Flexibie graphite | 可鍛鑄鐵Foraeable cast-iron |

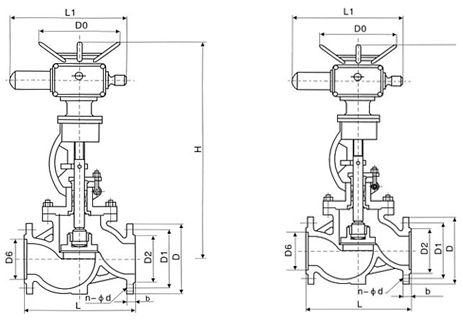

五、主要尺寸及重量（Main dimensions and weight）
|
公稱通徑 Nominal diameter |
主要外形尺寸和連接尺寸Dimensions |
電動裝置 Electric dewice |
重量 Weight |
|||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | z-d | H | |||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 595 | DZW15 | 56 | ||||||||||||||||||||
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-18 | 653 | DZW20 | 59 | ||||||||||||||||||||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-18 | 665 | DZW20 | 62 | ||||||||||||||||||||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 725 | DZW20 | 74 | ||||||||||||||||||||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-18 | 787 | DZW20 | 92 | ||||||||||||||||||||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-23 | 955 | DZW30 | 161 | ||||||||||||||||||||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-23 | 1105 | DZW30 | 219 | ||||||||||||||||||||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-25 | 1343 | DZW45 | 376 | ||||||||||||||||||||
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-25 | 1516 | DZW60 | 484 | ||||||||||||||||||||
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-25 | 1678 | DZW60 | 695 | ||||||||||||||||||||
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1849 | DZW90 | 977 | ||||||||||||||||||||
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1937 | DZW90 | 1033 | ||||||||||||||||||||
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-34 | 2234 | DZW120 | 1087 | ||||||||||||||||||||
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-41 | 2432 | DZW180 | 1357 | ||||||||||||||||||||
| 700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-41 | 2489 | DZW250 | 1481 | ||||||||||||||||||||
| 800 | 1000 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 2643 | DZW350 | 1845 | ||||||||||||||||||||
注:DN700、DN800的型號為Z942型NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight
|
公稱通徑 Nominal diameter |
主要外形尺寸和連接尺寸Dimensions |
電動裝置 Electric dewice |
重量 Weight |
|||||||||||||||||||||||||||
| L | D | D1 | D2 | b | f | z-d | H | |||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 595 | DZW15 | 60 | ||||||||||||||||||||
| 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-18 | 653 | DZW20 | 64 | ||||||||||||||||||||
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-18 | 665 | DZW20 | 65 | ||||||||||||||||||||
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-18 | 725 | DZW20 | 79 | ||||||||||||||||||||
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-23 | 787 | DZW20 | 98 | ||||||||||||||||||||
| 125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-25 | 902 | DZW30 | 154 | ||||||||||||||||||||
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-25 | 955 | DZW30 | 168 | ||||||||||||||||||||
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-25 | 1105 | DZW45 | 219 | ||||||||||||||||||||
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-30 | 1343 | DZW45 | 390 | ||||||||||||||||||||
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 12-30 | 1516 | DZW60 | 505 | ||||||||||||||||||||
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-30 | 1678 | DZW60 | 736 | ||||||||||||||||||||
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1849 | DZW90 | 1027 | ||||||||||||||||||||
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 16-34 | 1937 | DZW90 | 1139 | ||||||||||||||||||||
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-34 | 2234 | DZW120 | 1228 | ||||||||||||||||||||
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-41 | 2432 | DZW180 | 1502 | ||||||||||||||||||||
| 700 | 900 | 955 | 875 | 815 | 60 | 5 | 20-41 | 2489 | DZW250 | 1617 | ||||||||||||||||||||
| 800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 2643 | DZW350 | 1923 | ||||||||||||||||||||
DN700、DN800的型號為Z942型 NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight
|
公稱通徑 Nominal diameter |
主要外形尺寸和連接尺寸Dimensions |
電動裝置 Electric dewice |
重量 Weight |
|||||||||||||||||||||||||||||
| L | D | D1 | D2 | D6 | b | z-d | f | f2 | H | |||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 3 | 4 | 617 | DZW15 | 46 | ||||||||||||||||||||
| 50 | 250 | 160 | 125 | 100 | 88 | 20 | 4-18 | 3 | 4 | 665 | DZW20 | 58 | ||||||||||||||||||||
| 65 | 280 | 180 | 145 | 120 | 110 | 22 | 8-18 | 3 | 4 | 680 | DZW20 | 68 | ||||||||||||||||||||
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-18 | 3 | 4 | 752 | DZW20 | 80 | ||||||||||||||||||||
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-23 | 3 | 4.5 | 846 | DZW30 | 108 | ||||||||||||||||||||
| 150 | 450 | 300 | 250 | 218 | 204 | 30 | 8-25 | 3 | 4.5 | 1087 | DZW45 | 258 | ||||||||||||||||||||
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 3 | 4.5 | 1243 | DZW45 | 366 | ||||||||||||||||||||
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 12-34 | 3 | 4.5 | 1429 | DZW60 | 472 | ||||||||||||||||||||
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 16-34 | 4 | 4.5 | 1608 | DZW90 | 673 | ||||||||||||||||||||
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 16-34 | 4 | 5 | 1738 | DZW90 | 804 | ||||||||||||||||||||
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 16-41 | 4 | 5 | 1897 | DZW120 | 1081 | ||||||||||||||||||||
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 20-41 | 4 | 5 | 2104 | DZW180 | 1259 | ||||||||||||||||||||
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 20-48 | 4 | 5 | 2401 | DZW180 | 1348 | ||||||||||||||||||||
主要尺寸及重量Main dimensions and weight
|
公稱通徑 Nominal diameter |
主要外形尺寸和連接尺寸Dimensions |
電動裝置 Electric dewice |
重量 Weight |
|||||||||||||||||||||||||||||
| L | D | D1 | D2 | D6 | b | z-d | f | f2 | H | |||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 50 | 250 | 175 | 135 | 105 | 88 | 26 | 4-23 | 3 | 4 | 667 | DZW20 | 68 | ||||||||||||||||||||
| 65 | 280 | 200 | 160 | 130 | 110 | 28 | 8-23 | 3 | 4 | 685 | DZW20 | 72 | ||||||||||||||||||||
| 80 | 310 | 210 | 170 | 140 | 121 | 30 | 8-23 | 3 | 4 | 748 | DZW30 | 88 | ||||||||||||||||||||
| 100 | 350 | 250 | 200 | 168 | 150 | 32 | 8-25 | 3 | 4.5 | 845 | DZW30 | 117 | ||||||||||||||||||||
| 150 | 450 | 340 | 280 | 240 | 204 | 88 | 8-34 | 3 | 4.5 | 1009 | DZW45 | 314 | ||||||||||||||||||||
| 200 | 550 | 405 | 345 | 300 | 260 | 44 | 12-34 | 3 | 4.5 | 1253 | DZW60 | 432 | ||||||||||||||||||||
| 250 | 650 | 470 | 400 | 345 | 313 | 48 | 12-41 | 3 | 4.5 | 1449 | DZW60 | 595 | ||||||||||||||||||||
| 300 | 750 | 530 | 460 | 412 | 361 | 54 | 16-41 | 4 | 4.5 | 1867 | DZW90 | 721 | ||||||||||||||||||||
| 350 | 850 | 595 | 525 | 475 | 422 | 60 | 16-41 | 4 | 5 | 1931 | DZW120 | 863 | ||||||||||||||||||||
| 400 | 950 | 670 | 585 | 525 | 474 | 66 | 16-48 | 4 | 5 | 2017 | DZW180 | 1129 | ||||||||||||||||||||
| 500 | 1150 | 800 | 705 | 640 | 576 | 70 | 20-54 | 4 | 5 | 2459 | DZW 250 | 1493 | ||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 50 | 250 | 195 | 145 | 112 | 88 | 28 | 4-25 | 3 | 4 | 781 | DZW20 | 78 | ||||||||||||||||||||
| 65 | 280 | 220 | 170 | 138 | 110 | 32 | 8-25 | 3 | 4 | 830 | DZW20 | 96 | ||||||||||||||||||||
| 80 | 310 | 230 | 180 | 148 | 121 | 34 | 8-25 | 3 | 4 | 865 | DZW30 | 126 | ||||||||||||||||||||
| 100 | 350 | 265 | 210 | 172 | 150 | 38 | 8-30 | 3 | 4.5 | 1179 | DZW30 | 134 | ||||||||||||||||||||
| 150 | 450 | 350 | 290 | 250 | 204 | 46 | 12-34 | 3 | 4.5 | 1201 | DZW60 | 352 | ||||||||||||||||||||
| 200 | 550 | 430 | 360 | 312 | 260 | 54 | 12-41 | 3 | 4.5 | 1611 | DZW60 | 484 | ||||||||||||||||||||
| 250 | 650 | 500 | 430 | 382 | 313 | 60 | 12-41 | 3 | 4.5 | 1903 | DZW90 | 608 | ||||||||||||||||||||
| 300 | 750 | 585 | 500 | 442 | 364 | 70 | 16-48 | 4 | 4.5 | 2054 | DZW120 | 757 | ||||||||||||||||||||
| 350 | 850 | 655 | 560 | 498 | 422 | 76 | 16-54 | 4 | 5 | 2132 | DZW180 | 994 | ||||||||||||||||||||
| 400 | 950 | 715 | 620 | 558 | 474 | 80 | 16-54 | 4 | 5 | 2321 | DZW 250 | 1269 | ||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
| 50 | 300 | 215 | 165 | 132 | 88 | 36 | 8-25 | 3 | 4 | 905 | DZW20 | 101 | ||||||||||||||||||||
| 65 | 340 | 245 | 190 | 152 | 110 | 44 | 8-30 | 3 | 4 | 968 | DZW20 | 137 | ||||||||||||||||||||
| 80 | 390 | 260 | 205 | 168 | 121 | 46 | 8-30 | 3 | 4 | 978 | DZW30 | 167 | ||||||||||||||||||||
| 100 | 450 | 300 | 240 | 200 | 150 | 48 | 8-34 | 3 | 4.5 | 1043 | DZW30 | 211 | ||||||||||||||||||||
| 125 | 525 | 355 | 285 | 238 | 176 | 60 | 8-41 | 3 | 4.5 | 1248 | DZW60 | 424 | ||||||||||||||||||||
| 150 | 600 | 390 | 318 | 270 | 204 | 66 | 12-41 | 3 | 4.5 | 1394 | DZW90 | 588 | ||||||||||||||||||||
| 200 | 750 | 480 | 400 | 345 | 250 | 78 | 12-48 | 3 | 4.5 | 1621 | DZW120 | 839 | ||||||||||||||||||||
