產品匯總

Z44T/W平行式雙閘板閘閥

- 產品型號:
- Z44T/W
- 產品口徑:
- 40-1200mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 灰鑄鐵、球墨鑄鐵
聯系我們

產品說明

一、產品[Z44T/W平行式雙閘板閘閥]的詳細資料：

產品名稱：平行式雙閘板閘閥

凱斯特牌Z44T/W-10型平行式雙閘板閘閥,平行式雙閘板閘閥,雙閘板閘閥本閥廣泛適用于石油、化工、制藥、電力等行業．在公稱壓力≤l,0MPa的蒸汽、水、油類等介質的管路上，作啟閉用。

產品特點：1、當系統正常工作時，閘板以1.0m/min勻速啟、閉；而系統斷電等事故狀態時的關閉分為快、慢關兩個階段。100-20%開度為快關，時間10（S）。20-0%開度為慢關，時間為40（S）。
2、用在水泵出口作截止、止回閥使用，該閥還具有閥桿鎖定裝置。保證運行安全。
3、Z943T型閘閥選用新型電動裝置，可就地操作也可遠控，并能滿足計算機程控要求?？刂茰蚀_、安全、可靠。

二、性能規范：

型號	公稱壓力MPa	試驗壓力MPa			工作溫度	使用介質
		強度	密封（液）	低壓密封（氣）
Z44W-10	1.0	1.5	1.1	0.6	≤80℃	水、蒸汽、油
Z44T-10

三、主要零件材料：

型號	閥體	閥蓋	閘板	閥桿螺母	閥桿	填料
Z44W-10	灰鑄鐵		灰鑄鐵	銅	碳鋼、不銹鋼	油浸石棉盤根
Z44T-10	灰鑄鐵

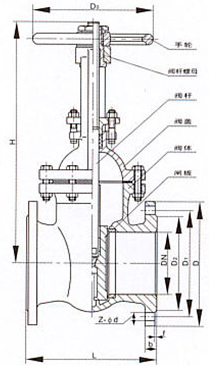

四、凱斯特牌平行式雙閘板閘閥外形尺寸和連接尺寸：

口徑 DN（mm）	Z44T/W-10
口徑 DN（mm）	L	D	H	D0
40	165	145	295	160
50	180	160	325	180
65	195	180	380	180
80	210	195	420	200
100	230	215	520	200
125	255	245	610	240
150	280	280	710	240
200	330	335	915	320
250	380	390	1095	320
300	420	445	1275	400
350	450	500	1500	400
400	480	565	1760	500
450	510	615	1920	500
500	540	670	2170	720
600	600	780	-	-
700	660	895	-	-
800	720	1010	-	-
900	780	1110	-	-
1000	840	1220	-	-
1200	960	1450	-	-

五、Z544T、Z544W 傘齒輪傳動平行式雙閘板閘閥：

產品說明:閘閥是最常用的截斷閥之一,主要用來接通或截斷管路中的介質; 閘閥適用的壓力,溫度及口徑范圍很大,尤其適用于中,大口徑的管道.明桿閘閥的閥桿帶動閘板一起升降,閥桿上的傳動螺紋在閥體外部,因此, 可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置,而且傳動螺紋便于潤滑和不受流體腐蝕,但它要求有較大的安裝空間.平行式雙閘板一般通過頂楔產生密封力,密封面間相對移動小,不易擦傷,多用于低壓,中小口徑的閘閥.

六、外形尺寸和連接尺寸: 1.0Mpa GB12232--89 GB/T13927-32

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-f	z- Φ d	H	H1	L1	L2	Do
Z544T、Z544W	200	330	335	295	265	26-3	8-23	1074	1286	230	360	400
	250	380	390	350	320	28-3	12-23	1181	1445	230	360	400
	300	420	440	400	368	28-4	12-23	1332	1647	230	360	400
	350	450	500	460	428	30-4	16-23	1519	1885	230	360	400
	400	480	565	515	482	32-4	16-25	1736	2153	260	410	450
	450	510	615	565	532	32-4	20-25	1921	2389	260	410	450
	500	540	670	620	585	34-4	20-25	2103	2623	260	410	450
	600	600	780	725	685	36-5	20-30	2414	3035	260	410	450
	700	660	895	840	800	40-5	24-30	2705	3427	310	495	550
	800	720	1010	950	905	44-5	24-34	2907	3732	310	495	550
	900	780	1110	1050	1005	46-5	28-34	3197	4122	310	495	550
	1000	840	1220	1160	1115	50-5	28-34	3488	4518	370	590	600
	1200	960	1450	1380	1325	56-5	32-41	3907	4935	370	590	600
	1400	1080	1675	1590	1525	62-5	36-48	4187	5615	370	590	600
	1600	1000	1915	1820	1750	68-5	40-54	4772	6400	370	590	600

訂貨須知：
一、①平行式雙閘板閘閥產品名稱與型號②平行式雙閘板閘閥口徑③平行式雙閘板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的平行式雙閘板閘閥型號，請按平行式雙閘板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
