首頁產品總匯旋塞閥、視鏡系列視鏡

產品匯總

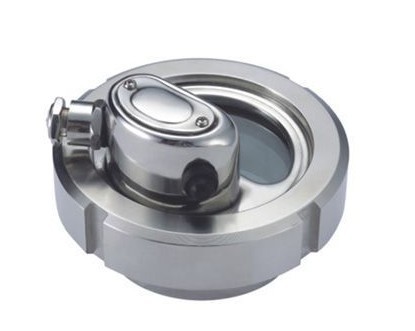

SG-Ⅶ帶燈容器視鏡(帶燈窺視鏡)

- 產品型號:
- SG-Ⅶ帶燈容器視鏡
- 產品口徑:
- 50-200mm
- 產品壓力:
- 0.6-2.5Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、SG-Ⅶ帶燈容器視鏡產品特性:
視鏡在石油、化工、醫藥、食品等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸氣、潤滑油等介質流動情況，起到了監視生產，避免生產過程中事故發生，是管道裝置上不可缺少的附件。本廠視鏡參照《化工管道手冊》和“HGJS01~S02-86壓力容器視鏡”等有關資料設計制造，品種規格齊全，接管法蘭標準依客戶系統而定。

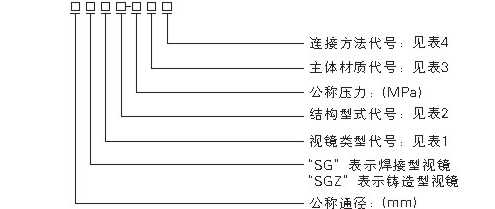

二、帶燈視鏡產品型號:

三、SG-Ⅶ帶燈容器視鏡產品類型代號：

類型

直通型

玻璃管型

三通型

螺紋型

浮球型

框式

容器

帶頸容器

單壓式

雙壓式

對夾式

單壓式

雙壓式

對夾式

代號

ⅠA

ⅠB

ⅠC

Ⅱ

Ⅲ

Ⅳ

Ⅴ

ⅥA

ⅥB

ⅥC

Ⅶ

Ⅷ

四、帶燈視鏡結構型式代號:

結構型式	直頸	縮頸	偏頸	無頸	擺板	葉輪	浮球	其它
代號	1	2	3	4	5	6	7	8

五、帶燈視鏡材質代號:

代號	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ
材質	20	1Cr18Ni9Ti	0Cr18Ni9	0Cr17Ni12Mo2	PVC	PP
材質	(CS20)	(321)	(304)	(316)	聚氯乙烯	聚丙烯

注：特殊精代號D，并指時材質。

六、帶燈視鏡連接方法代號:

密封面形式	突面	凹凸面	榫槽面	全平面	環連接面	錐管螺紋
代號	RF	MFM	TG	FF	RJ	RC或PT

注：凹面代號為FM；凸面代號為M；榫面代號為T；槽面代號為G。

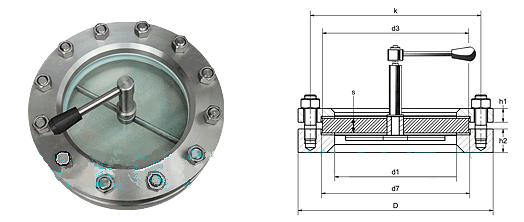

七、SG-Ⅶ刮板容器視鏡主要尺寸:

壓力PN	口徑DN	d1	d3	S	d7	D	k	h1	h2	Z-n
PN0	50	80	100	10	102	140	120	10	15	4 x M6
	80	100	125	10	127	165	145	10	15	8 x M6
	100	125	150	10	152	190	170	10	15	8 x M6
	125	150	175	10	177	215	195	10	15	8 x M6
	150	175	200	10	202	240	220	10	15	8 x M6
	200	225	250	10	252	290	270	10	15	8 x M6
PN2.5	50	80	100	10	102	150	125	12	24	4 x M12
	80	100	125	15	127	175	150	14	24	4 x M12
	100	125	150	15	152	200	175	14	24	4 x M12
	125	150	175	15	177	220	195	16	24	8 x M12
	150	175	200	15	202	250	220	16	24	8 x M12
	200	225	250	15	252	300	275	16	24	8 x M12

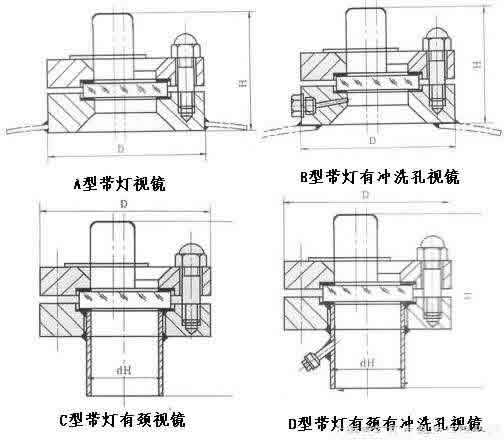

八、SG-Ⅶ帶燈容器視鏡(帶燈窺視鏡)尺寸:

公稱直徑 DN(mm)	公稱壓力 PN(MPa)	D	無頸型 ≈H		dH	帶頸型 ≈H
公稱直徑 DN(mm)	公稱壓力 PN(MPa)	D	防腐型	防爆型	dH	防腐型	防爆型
100	0.6	180	148	208	108	204	264
100	1.0	200	160	220	108	225	285
125	0.6	205	150	210	133	215	275
125	1.0	225	160	220	133	237	297
150	0.6	230	150	210	159	215	275
150	1.0	250	160	220	159	250	310

九、SG-Ⅶ帶防腐燈視鏡(帶防腐燈窺視鏡)尺寸:

公稱直徑 DN(mm)	公稱壓力 PN(MPa)	D	無頸型 ≈H		dH	帶頸型 ≈H
公稱直徑 DN(mm)	公稱壓力 PN(MPa)	D	防腐型	防爆型	dH	防腐型	防爆型
100	0.6	180	148	208	108	204	264
100	1.0	200	160	220	108	225	285
125	0.6	205	150	210	133	215	275
125	1.0	225	160	220	133	237	297
150	0.6	230	150	210	159	215	275
150	1.0	250	160	220	159	250	310

訂貨須知：
一、①帶燈視鏡產品名稱與型號②帶燈視鏡口徑③帶燈視鏡是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的帶燈視鏡型號，請按帶燈視鏡型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
