Q346F四通四密封球閥

- 產品型號:
- Q46F Q346F Q946F
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 1.6-4.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[Q46F Q346F四通球閥]詳細資料:

Q46F Q346F四通球閥原理:
球閥是由旋塞演變而來的,它的啟閉件作為一個球體,利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向,設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好,而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉,球閥是近十幾年來發展最快的閥門品種之一。特別是在美、日、德、法、意、西、英等工業發達國家,球閥的使用非常廣泛,使用品種和數量仍在繼續擴大,并向高溫、高壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展,其可靠性及其他性能指標均達到較高水平,并已部分取代閘閥、截止閥、節流閥。隨著球閥的技術進步,在可以預見的短時見內,特別是在石油天然氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。此外,在其他工業中的大中型口徑、中低壓力領域,球閥也將會成為主導的閥門類型之一。球閥是本世紀50年代問世的一種閥門,在半個世紀的時間里,球閥已發展成為一種主要的閥類。球閥主要用于截斷或接通介質,也可用于流體的調節與控制,V型球閥能夠進行比較精確的流量調節與控制,而三通球閥則用于分配介質和改變介質的流向。與其它閥類相比,球閥具有如下的一些優點：
Q46F Q346F四通球閥作用
1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、開關迅速、方便,只要閥桿轉動90°,球閥就完成了全開或全關動作,很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造,易于保證密封,而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動,因此閥桿的填料密封不易被破壞,而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動,故容易實現自動化控制和遠距離控制,球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑,不易沉積介質,可以進行管線通球。
Q46F四通球閥標準
公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。
公稱通徑或口徑：DN6～900、NPS 1/4 ～36。
連接方式：法蘭、對焊、螺紋、承插焊等。
適用溫度：-196℃～540℃。
驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動。
閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
Q46F四通球閥選型
球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。球閥主要供開啟和關閉管道和設備介質之用。
四通球閥優點
球閥主要優點如下：
適用于經常操作,啟閉迅速、輕便。
1. 流體阻力小。
2. 結構簡單,相對體積小,重量輕,便于維修。
3. 密封性能好。
4. 不受安裝方向的限制,介質的流向可任意。
5. 無振動,噪聲小。
Q46F四通球閥缺點
球閥主要缺點如下：球閥按結構形式可分為：浮動球閥、固定球閥、彈性球閥和油封球閥；按通道可分為直能式、角式和三通式等,三通式又可分為T形和L形兩種。按連接方工可分為螺紋式連接、法蘭連接和焊接式三種。
球閥安裝與維護應注意以下事項：
1. 要留有閥柄旋轉的位置。
2. 不能用作節流。
3. 帶傳動機構的球閥應直立安裝。
結構特點及用途
1、流體阻力?。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
Q46F四通球閥執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165。
四通球閥介質流向原理
“LL’’型四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
常見名稱：四通球閥、四通換向閥、四通四密封球閥

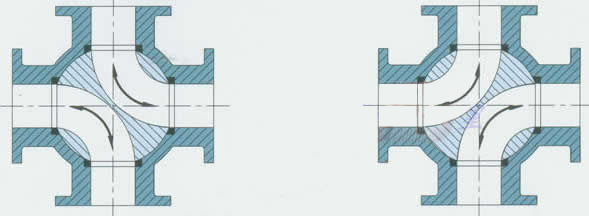

LL型介質切換圖

二、Q46F Q346F四通球閥主要性能規范Chief property and specification

試驗壓力Test pressure 單位MPa

公稱壓力PN Nominal pressure	常溫最大工作壓力The greatest working pressure of the norma atmospheric temperature	殼體試驗壓力Test pressure of the shell	氣密封試驗壓力Angtry sealed test pressure	高壓密封試驗壓力Sealed test pressure of high pressure
1.5	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
Class150	2.0	3.0	0.6	2.2

三、Q46F Q346F四通球閥使用范圍Scope of application

殼體材料Shell material	閥座材料Valve seat material	適用溫度Suitable temperature	適用介質Suitable medium
碳鋼C型Carbon steel C type	聚四氟乙烯PTFE	≤150℃	水,蒸汽,石油等Water ,vapour,oil,etc
碳鋼C型Carbon steel C type	對位聚苯Counterpoint polyphenyl	≤300℃	水,蒸汽,石油等Water ,vapour,oil,etc
鉻鎳鈦鋼P型Cr,Ni,Ti steel P type	聚四氟乙烯PTFE	≤150℃	硝酸類Nitric acid
鉻鎳鈦鋼P型Cr,Ni,Ti steel P type	對位聚苯Counterpoint polyphenyl	≤200℃	硝酸類Nitric acid
鉻鎳鉬鈦鋼R型Cr,Ni,Mo,Ti steel R type	聚四氟乙烯PTFE	≤150℃	醋酸類Acetic acid
鉻鎳鉬鈦鋼R型Cr,Ni,Mo,Ti steel R type	對位聚苯Counterpoint polyphenyl	≤200℃	醋酸類Acetic acid

四、主要零件材料 Meterial for main parts

閥體、閥蓋、Valve body， valve covering	GB	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	ASTM	WCB		CF8		CF8M
球體Ball	GB	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	ASTM	420		304		316
閥桿Valve stem	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	ASTM	420		304		316
閥座、密封面Valve seat、Seal the surface	GB	2Cr13/PTFE		1Cr18Ni9Ti/PTFE		0Cr18Ni12Mo2Ti/PTFE
	ASTM	420/PTFE		304/PTFE		316/PTFE
填料Packing	GB	聚四氟乙烯PTFE	柔性石墨Flexible graphite	聚四氟乙烯PTFE	柔性石墨Flexible graphite	聚四氟乙烯PTFE	柔性石墨Flexible graphite
	ASTM	聚四氟乙烯PTFE	柔性石墨Flexible graphite	聚四氟乙烯PTFE	柔性石墨Flexible graphite	聚四氟乙烯PTFE	柔性石墨Flexible graphite
螺栓Bolt	GB	35		0Cr18Ni9		0Cr18Ni9
	ASTM	A193 B7		A320-B8		A320-B8
螺母Nut	GB	45		0Cr18Ni9		0Cr18Ni9
	ASTM	A194 2H		A194-8		A194-8

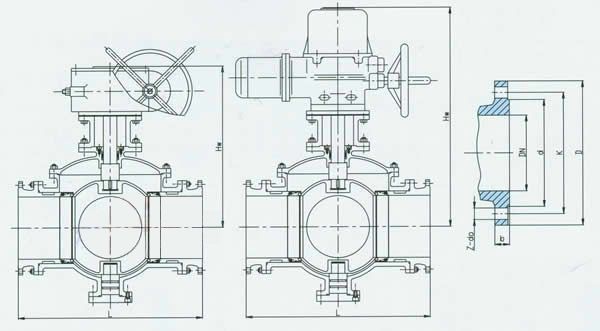

五、主要連接尺寸 Size of main connection

公稱壓力PN Nominal pressure	公稱通徑DN Nominal Diameter	尺寸Size
公稱壓力PN Nominal pressure	公稱通徑DN Nominal Diameter	L	L0	D	K	d	Y	b	Z-￠d0	Hw	Hd
1.6MPa	50	260	130	165	125	100	-	16	4-￠18	205	265
	65	320	160	185	145	120	-	18	4-￠18	245	295
	80	320	160	200	160	135	-	20	8-￠18	305	345
	100	370	185	220	180	155	-	20	8-￠18	340	420
	125	510	255	250	210	185	-	22	8-￠18	425	465
	150	510	255	285	240	210	-	24	8-￠23	450	505
	200	580	290	340	295	265	-	26	12-￠23	480	525
	250	670	335	405	355	320	-	30	12-￠25	530	565
	300	760	380	460	410	375	-	30	12-￠25	585	630
	350	850	425	520	470	435	-	34	16-￠25	625	675
	400	980	490	580	525	485	-	36	16-￠30	670	710
	450	1080	540	640	585	545	-	40	20-￠30	705	770
	500	1220	610	715	650	608	-	44	20-￠34	765	825
	600	1360	680	840	770	718	-	48	20-￠41	840	945
	700	1750	875	910	840	788	-	50	24-￠41	1050	1110
	800	1850	925	1025	950	898	-	52	24-￠41	1125	1220
	900	2050	1025	1125	1050	998	-	54	28-￠41	1260	1315
	1000	2150	1075	1255	1170	1110	-	56	28-￠48	1325	1385
	1200	2450	1225	1485	1390	1325	-	58	32-￠54	1395	1450

六、主要連接尺寸 Size of main connection

公稱壓力PN Nominal pressure	公稱通徑DN Nominal Diameter	尺寸Size
公稱壓力PN Nominal pressure	公稱通徑DN Nominal Diameter	L	L0	D	K	d	Y	b	Z-￠d0	Hw	Hd
2.5MPa	50	260	130	165	125	100	-	20	4-￠18	205	265
	65	320	160	185	145	120	-	22	8-￠18	245	295
	80	320	160	200	160	135	-	22	8-￠18	305	345
	100	370	185	230	190	160	-	24	8-￠23	340	420
	125	510	255	270	220	188	-	28	8-￠25	405	465
	150	510	255	300	250	218	-	30	8-￠25	450	505
	200	580	290	360	310	278	-	34	12-￠25	480	525
	250	670	335	425	370	332	-	36	12-￠30	530	565
	300	760	380	485	430	390	-	40	16-￠30	585	630
	350	850	425	555	490	448	-	44	16-￠34	625	675
	400	980	490	620	550	505	-	48	16-￠34	670	710
	450	1080	540	670	600	555	-	50	20-￠34	705	770
	500	1220	610	730	660	610	-	52	20-￠41	765	825
	600	1360	680	845	770	718	-	56	20-￠41	840	945
	700	1750	875	960	875	815	-	60	24-￠48	1050	1110
	800	1850	925	1085	990	930	-	64	24-￠48	1125	1220
	900	2050	1025	1185	1090	1025	-	66	28-￠54	1260	1315
	1000	2150	1075	1320	1210	1140	-	68	28-￠58	1325	1385
	1200	2450	1225	1520	1420	1350	-	72	32-￠58	1395	1450
4.0MPa	50	260	130	165	125	100	88	20	4-￠18	245	285
	65	320	160	185	145	120	110	22	8-￠18	265	315
	80	320	160	200	160	135	121	22	8-￠18	320	365
	100	370	185	235	190	160	150	24	8-￠23	355	465
	125	510	255	270	220	188	176	28	8-￠25	425	495
	150	510	255	300	250	218	204	30	8-￠25	470	535
	200	580	290	375	320	282	260	38	12-￠30	480	565
	250	670	335	450	385	345	313	42	12-￠34	530	605
	300	760	380	515	450	408	364	46	16-￠34	585	675
	350	850	425	580	510	465	422	52	16-￠34	625	705
	400	980	490	660	585	535	474	58	16-￠41	670	745
	450	1080	540	685	610	560	524	60	20-￠41	705	795
	500	1220	610	755	670	612	576	62	20-￠48	765	855
	600	1360	680	890	795	730	678	62	20-￠54	840	985

訂貨須知：
一、①四通球閥產品名稱與型號②四通球閥口徑③四通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的四通球閥型號，請按四通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
