產品型號：Q41F
產品簡介：Q41F不銹鋼浮動球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確?？煽棵芊?，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。由于聚四氟乙烯等密封圈子材料具有良好的自潤滑性，與球性的摩擦損小，故球閥的使用壽命長。球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
三、Q41F不銹鋼軟密封球閥產品特征：
公稱壓力： 1.6~6.4Mpa
適用溫度范圍：≤ 150℃
適用介質：硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。
四、Q41F不銹鋼軟密封球閥-壓力試驗：
試驗項目
殼體試驗
密封試驗
上密封試驗
氣密封試驗
介質
水
氣
單位
MPa
MPa
MPa
MPa
公稱壓力PN(MPa)
1.6
2.4
1 8
1 8
0.5-0.7
2.5
3.8
2.8
2.8
4.0
6.0
4.4
4.4
6.4
9.6
7.0
7.0
10.0
15.0
11.0
11.0
16.0
24.0
18.0
18.0
五、Q41F不銹鋼軟密封球閥-主要零件材料：
零件名稱
ZG0cr18Ni9
ZG00Cr18Ni10
ZG1C0r17Ni14M02
ZG00Cr17Ni14M02
WCB
閥體 /閥蓋
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9M02
00Cr18Ni10M02
WCB
球體
0Cr18Ni9
00Cr18Ni10
0Cr18Ni9M02
00Cr18Ni10M02
1Cr13
悶桿
0Cr1SNi9
00Cr18Ni10
0Cr18Ni9M02
00Cr18Ni10M02
1Cr13
閥座
0Cr18Ni9
00Cr18Ni10
0r17Ni14M02
00Cr18Ni10M02
1Cr13
填料 /墊片
PTFE
PTFE
PTFE
PTFE
PTFE
螺栓
不銹鋼
35GrM0A
螺母
不銹鋼
45
手柄
鑄鋼
鑄鋼

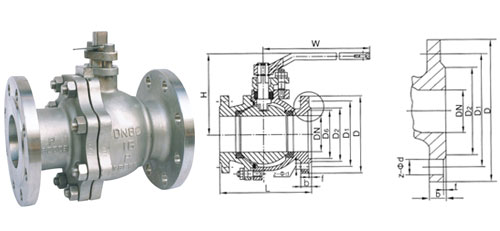

六、Q41F不銹鋼軟密封球閥-主要外形尺寸：
型號
公稱通徑 DN(mm)
尺寸
L
D
D1
D2
b-f
z-Φd
H
W
Q41F-16P
Q341F-16P
Q641F-16P
15
130
95
65
45
14-2
4-Φ14
65
115
20
140
105
75
55
14-2
4-Φ14
75
130
25
150
115
85
65
14-2
4-Φ14
85
150
32
165
135
100
78
16-2
4-Φ18
95
190
40
180
145
110
85
16-3
4-Φ18
105
230
50
200
160
125
100
16-3
4-Φ18
115
240
65
220
180
145
120
18-3
4-Φ18
145
280
80
250
195
160
135
20-3
8-Φ18
160
310
100
280
215
180
155
20-3
8-Φ18
185
330
125
320
245
210
185
22-3
8-Φ18
215
600
150
360
280
240
210
24-3
8-中23
245
800
200
400
335
295
265
26-3
12-Φ23
300
1000
250
450
405
355
320
30-3
12-Φ25
380
1200
七、Q41F不銹鋼軟密封球閥-主要外形尺寸：
型號
公稱通徑 DN(mm)
尺寸
L
D
D1
D2
b-f
z-Φd
H
W
Q41F-25P
Q341F-25P
Q641F-25P
15
130
95
65
45
14-2
4-Φ14
65
115
20
140
105
75
55
14-2
4-Φ14
75
130
25
150
115
85
65
14-2
4-Φ14
85
150
32
165
135
100
78
16-2
4-Φ18
95
190
40
180
145
110
85
18-3
4-Φ18
105
230
50
200
160
125
100
20-3
4-Φ18
115
240
65
220
180
145
120
22-3
8-Φ18
145
280
80
250
195
160
135
22-3
8-Φ18
160
310
100
280
230
190
160
24-3
8-Φ23
185
330
125
320
270
220
188
28-3
8-Φ25
215
600
150
360
300
250
218
30-3
8-Φ25
245
800
200
400
360
310
278
34-3
12-Φ25
300
1000
250
450
425
370
332
36-3
12-Φ30
380
1200
八、Q41F不銹鋼軟密封球閥-主要外形尺寸：
型號
公稱通徑 DN(mm)
尺寸 (mm)
L
D
D1
D2
D6
b-f
z-Φd
H
W
Q41F-40P
Q341F-40P
Q641F-40P
15
130
95
65
45
40
16-2
4-Φ14
70
115
20
140
105
75
55
51
16-2
4-Φ14
80
130
25
150
115
85
65
58
16-2
4-Φ14
90
150
32
180
135
100
78
66
18-3
4-Φ18
100
190
40
200
145
110
85
76
18-3
4-Φ18
110
230
50
220
160
125
100
88
20-3
4-Φ18
120
240
65
250
180
145
120
110
22-3
8-Φ18
150
280
80
280
195
160
135
121
22-3
8-Φ18
170
310
100
320
230
190
160
150
24-3
8-Φ23
190
330
125
360
270
220
188
176
28-3
8-Φ25
220
600
150
400
300
250
218
204
30-3
8-Φ25
250
800
200
550
375
320
282
260
38-3
12-Φ30
390
1200
九、Q41F不銹鋼軟密封球閥-主要外形尺寸：
型號
公稱通徑 DN(mm)
尺寸
L
D
D1
D2
D6
b-f
z-Φd
H
W
Q41F-64P
Q341F-64P
Q641F-64P
15
140
105
75
55
40
18-2
4-Φ14
75
115
20
160
125
90
68
51
20-2
4-Φ18
85
130
25
180
135
100
78
58
22-2
4-Φ18
95
150
32
200
150
110
82
66
24-2
4-Φ23
105
190
40
220
165
125
95
76
24-3
4-Φ23
120
230
50
250
175
135
105
88
26-3
4-Φ23
130
240
65
280
200
160
130
110
28-3
8-Φ23
160
280
80
320
210
170
140
121
30-3
8-Φ23
180
310
100
360
250
200
168
150
32-3
8-Φ25
200
330
125
381
295
240
202
176
36-3
8-Φ30
230
600
150
403
340
280
240
204
38-3
8-Φ34
260
800
200
502
405
345
300
260
44-3
12-Φ34
400
1200
訂貨須知：
Q41F型球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉.
二、Q41F不銹鋼軟密封球閥操作原理和結構說明:
1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.
2、采用PTFE（特氟?。┑炔牧献鳛槊芊?具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.
3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.
4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.
5、經配置有手動、蝸輪驅動、氣動、電動（防爆）可以實現遠程自動控制,能滿足用戶的各種工況使用要求.
304 CF8
304L CF3
316 CF8M
316L CF3M
一、①Q(mào)41F不銹鋼浮動球閥產品名稱與型號②Q41F不銹鋼浮動球閥口徑③Q41F不銹鋼浮動球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q41F不銹鋼浮動球閥型號，請按Q41F不銹鋼浮動球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
