一、產品[Q41H/Y美標金屬硬密封球閥 ]的詳細資料：
產品型號：Q41H/Y
產品名稱：金屬硬密封球閥
產品簡介：Q41H美標金屬硬密封球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
產品特點：法蘭連接尺寸金屬硬密封球閥,法蘭連接尺寸球閥,金屬硬密封球閥產品結構特點經過特殊處理的球體與閥座，特別適用于高溫度及含各種粉塵與固體顆粒的介質。 1、采用特別設計的補償性可動金屬閥座結構，密封可靠。 2、本系列球閥應按規定流向使用。 3、本系列球閥可配多種驅動裝置。

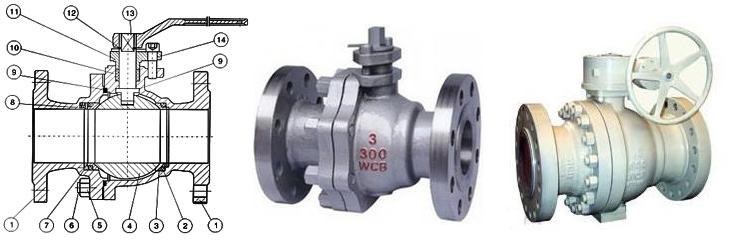

二、主要零件及材質：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
|
GB |
ASTM |
GB |
ASTM |
||||
|
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
|
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
|
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
|
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
|
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
|
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
|
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
三、主要性能規范：
|
壓力等級 |
公稱壓力 |
磅級 |
||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
||
|
試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
適用工況 |
適用介質 |
紙漿、漿料、粉塵及各種固體顆粒介質 |
||||||||
|
適用溫度 |
-196~≤550℃ |
|||||||||
|
適用規范 |
設計制造按 |
GB12237-89 API60 JP17S-48 |
||||||||
|
法蘭尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||||
|
結構長度按 |
GB12221-89 ANSI B16.0 JIS B2002 |
|||||||||
|
檢驗試驗按 |
JB/T9092-99 API598 |
|||||||||
四、美標金屬硬密封球閥150Lb外形尺寸和連尺寸：
|
公稱通徑 |
單位 |
L |
D |
T |
G |
C |
n-Φd |
W |
H |
|
|
in |
mm |
|||||||||
|
1/2″ |
15 |
㎜ |
108 |
89 |
12 |
35 |
60.5 |
4-15 |
115 |
72 |
|
in |
4.25 |
3.5 |
0.47 |
1.38 |
2.38 |
4-0.59 |
4.53 |
28.3 |
||
|
3/4″ |
20 |
㎜ |
117 |
98 |
12 |
43 |
70 |
4-15 |
115 |
76 |
|
in |
4.61 |
3.86 |
0.47 |
2 |
3.13 |
4-0.59 |
5.9 |
3.62 |
||
|
1″ |
25 |
㎜ |
127 |
108 |
12 |
51 |
79.5 |
4-15 |
150 |
92 |
|
in |
5 |
4.25 |
0.47 |
2 |
3.13 |
4-0.59 |
5.9 |
3.62 |
||
|
1-1/2″ |
40 |
㎜ |
165 |
127 |
14.3 |
73 |
89.5 |
4-16 |
200 |
123 |
|
in |
6.5 |
5 |
0.56 |
2.88 |
3.88 |
4-0.62 |
7.87 |
4.84 |
||
|
2″ |
50 |
㎜ |
178 |
152 |
15.9 |
92 |
120.5 |
4-19 |
200 |
132 |
|
in |
7 |
6.00 |
0.625 |
3.62 |
4.75 |
4-0.75 |
7.87 |
5.20 |
||
|
2-1/2″ |
65 |
㎜ |
190 |
178 |
17.5 |
105 |
139.5 |
4-19 |
320 |
164 |
|
in |
7.5 |
7 |
0.69 |
1.12 |
5.50 |
4-0.75 |
12.6 |
6.45 |
||
|
3″ |
80 |
㎜ |
203 |
190 |
19.1 |
127 |
152.4 |
4-19 |
320 |
173 |
|
in |
8 |
7.50 |
0.75 |
5 |
6 |
4-0.75 |
12.6 |
8.6 |
||
|
4″ |
100 |
㎜ |
229 |
229 |
23.9 |
157 |
190.5 |
4-19 |
450 |
210 |
|
in |
9 |
9 |
0.94 |
6.19 |
7.5 |
4-0.75 |
17.72 |
8.26 |
||
|
6″ |
150 |
㎜ |
394 |
279 |
26 |
216 |
241.5 |
8-22 |
8000 |
288 |
|
in |
15.5 |
10.98 |
1.02 |
8.5 |
9.50 |
8-0.88 |
31.5 |
1.34 |
||
|
8″ |
200 |
㎜ |
457 |
343 |
29 |
270 |
298.5 |
8-22 |
1120 |
374 |
|
in |
18.00 |
13.50 |
1.12 |
10.62 |
11.75 |
8-0.88 |
44.10 |
14, .72 |
||
|
10″ |
250 |
㎜ |
533 |
406 |
31 |
324 |
362 |
12-25 |
1420 |
366 |
|
in |
20.98 |
16 |
1.2 |
12.75 |
14.75 |
12-1 |
55.12 |
14.40 |
||
|
12″ |
300 |
㎜ |
610 |
483 |
32 |
381 |
432 |
12-25 |
1420 |
412 |
|
in |
24 |
19 |
1.26 |
15 |
17 |
12-1 |
55.12 |
16.22 |
||
五、美標金屬硬密封球閥300Lb外形尺寸和連接尺寸：
|
公稱通徑 |
單位 |
L |
D |
T |
G |
C |
n-Φd |
W |
H |
|
|
in |
mm |
|||||||||
|
1/2″ |
15 |
㎜ |
140 |
95 |
15 |
35 |
66.5 |
4-15 |
115 |
72 |
|
in |
5.51 |
3.74 |
0.59 |
1.38 |
2.62 |
4-0.59 |
4.53 |
28.3 |
||
|
3/4″ |
20 |
㎜ |
152 |
117 |
16 |
43 |
82.5 |
4-19 |
115 |
76 |
|
in |
5.98 |
4.61 |
0.62 |
1.69 |
3.25 |
4-0.75 |
4.53 |
29.9 |
||
|
1″ |
25 |
㎜ |
165 |
124 |
18 |
51 |
89 |
4-19 |
150 |
92 |
|
in |
6.5 |
4.9 |
0.71 |
2 |
3.5 |
4-0.75 |
5.9 |
3.62 |
||
|
1-1/2″ |
40 |
㎜ |
190 |
156 |
20.7 |
73 |
114.5 |
4-22 |
200 |
123 |
|
in |
7.5 |
6.12 |
0.81 |
2.88 |
4.51 |
4-0.88 |
7.87 |
4.84 |
||
|
2″ |
50 |
㎜ |
216 |
165 |
22.3 |
92 |
127 |
8-19 |
200 |
132 |
|
in |
8.5 |
6.5 |
0.88 |
3.62 |
5 |
8-0.75 |
7.87 |
5.20 |
||
|
2-1/2″ |
65 |
㎜ |
241 |
190 |
25.4 |
105 |
149 |
8-22 |
320 |
164 |
|
in |
9.5 |
7.5 |
1 |
4.12 |
5.87 |
8-0.88 |
12.6 |
6.45 |
||
|
3″ |
80 |
㎜ |
283 |
210 |
28.5 |
127 |
168.5 |
8-22 |
320 |
173 |
|
in |
11.25 |
8.25 |
1012 |
5 |
6.62 |
8-0.88 |
12.6 |
6.8 |
||
|
4″ |
100 |
㎜ |
305 |
254 |
31.8 |
157 |
200 |
8-22 |
450 |
210 |
|
in |
12 |
10 |
1.25 |
6.19 |
7.88 |
8-0.88 |
17.72 |
8.26 |
||
|
6″ |
150 |
㎜ |
403 |
318 |
36.6 |
216 |
270 |
12-22 |
1120 |
336 |
|
in |
15.875 |
12.5 |
1.44 |
8.5 |
10.62 |
12-0.88 |
44.10 |
13.23 |
||
|
8″ |
200 |
㎜ |
502 |
381 |
42 |
270 |
330 |
12-25 |
1420 |
385 |
|
in |
19.76 |
15 |
16.5 |
10.62 |
12.99 |
12-1 |
55.12 |
15.16 |
||
|
10″ |
250 |
㎜ |
568 |
444 |
48 |
324 |
387.5 |
16-29 |
1420 |
370 |
|
in |
22.36 |
17.50 |
1.89 |
12.75 |
15.25 |
16-1.12 |
55.12 |
14.56 |
||
注：法蘭石密封（浮動、固定）球閥結構尺寸與軟密封（浮動、固定）球閥結構尺寸相同。
訂貨須知：
一、①金屬硬密封球閥產品名稱與型號②金屬硬密封球閥口徑③金屬硬密封球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的金屬硬密封球閥型號，請按金屬硬密封球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
